CST MWS仿真套筒天線波導端口出錯
來源：
更新時間：2024-07-31
閱讀：

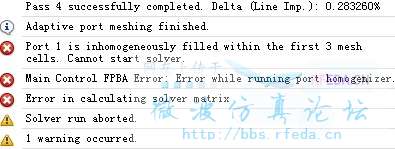

仿真一個套筒天線，級啊波導端口是老是出現錯誤，請大牛幫忙，謝謝了。
查以前的帖子，無數個這樣的問題。
你的“地”是可能的原因，把“地”刪除之后就沒有這種提示了。
可以考慮畫一個有厚度的地，比如0.035毫米，再添加波導端口，看看是否可行。
謝謝EDATOP的回復。

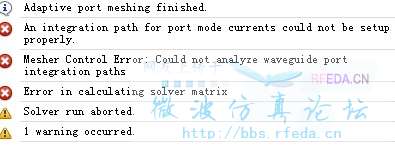

我考慮了有厚度的地，但還是不行。又出現了下面這樣的錯誤提示：
我沒見過這種錯誤信息，看著像是波導端口沒有接觸到正確的金屬結構。

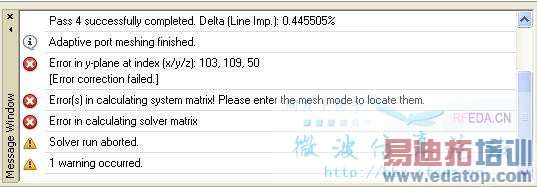

我試著加了有厚度的地（0.035毫米），有另外的錯誤信息：

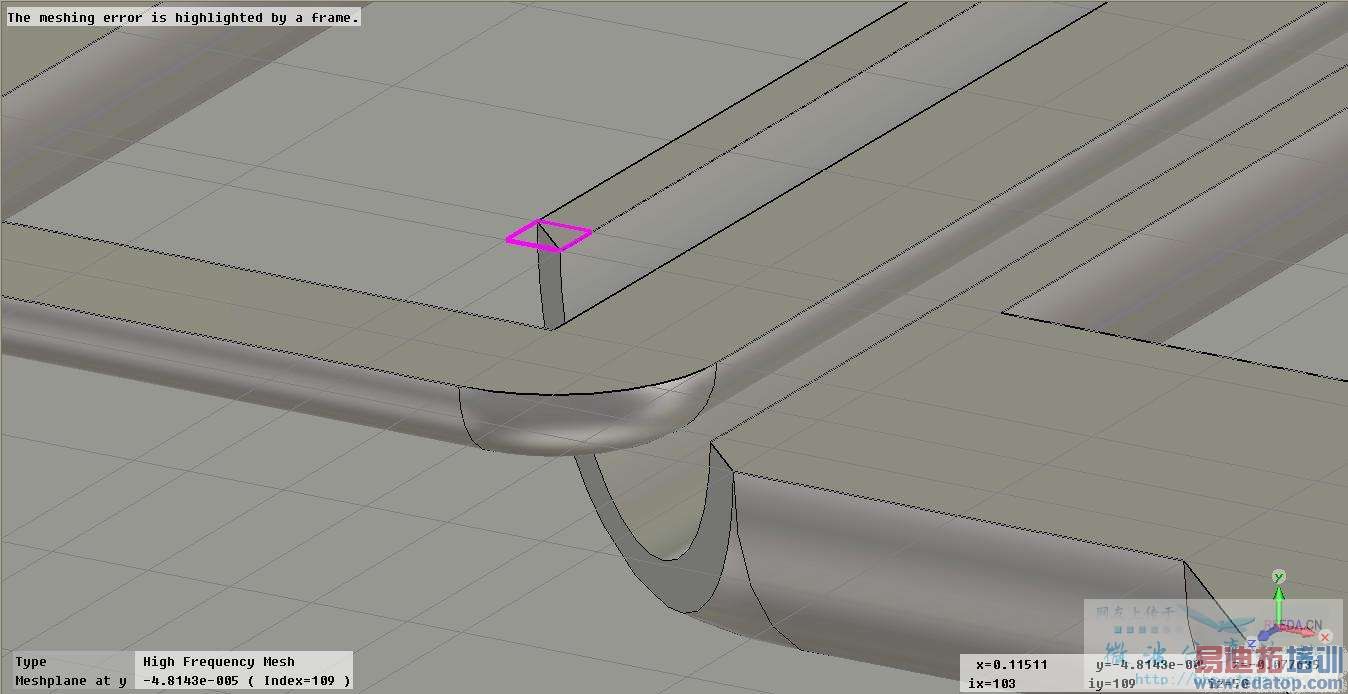

進入Mesh View可以看到出錯的地方：
EDATOP,真不好意思啊。我還是看不懂那是什么錯誤，我剛開始接觸CST，還望不吝賜教。謝謝。
二樓的錯誤信息我第一次見到，沒有模型的話，我也不清楚會是什么樣的問題。
三樓的問題好像是在特定的網格參數條件下，網格化模型時那個cell有什么問題，這個比較棘手，因為看不出來有什么明顯的錯誤，最好能聯系CST技術支持。
哦 看來大牛也沒辦法了。謝謝啊。
這里是網格的問題，可以試著調整一下PBA。
對啊 說說怎么調整PBA啊。謝謝了。
首先試試采用離散端口能不能激勵，如果可以的話，說明模型結果沒問題。你的模型結果都是導入進來的。形狀比較復雜。
