CST MWS貼片天線仿真問題

本人最近在做一個貼片天線，在set field monitors一步中我明明設置了一個遠場監視器，而且在左邊的導航樹下的Monitors中也有，但是QuickStart Guide中一直提示要設置遠場監視器，求高手賜教。此外creat mesh 是什么意思。

那個快速導航只是指導性的告訴你應該做什么，并不一定要完全按照快速導航來執行

我現在的問題是我打開那個Transient solver時，出不來仿真那一步啊

啥意思？你最好可以截個圖，形象點。

同意前面，這是在沒法回答，實在不行就上傳模型吧

截圖

還有模型怎么上傳啊

將其放入一文件夾然后壓縮文件夾，就可以了。create mesh是告訴你cst正在劃分網格，cst可以用戶自己來設置網格劃分的大小，在mesh>global mesh properties里，默認的是10，5，10。一般的數值全波仿真軟件如hfss、cst、feko都要通過網格然后再計算，這不是什么大問題。

但是問題的關鍵是它一直在劃分網格，而且一直停留在99%處。

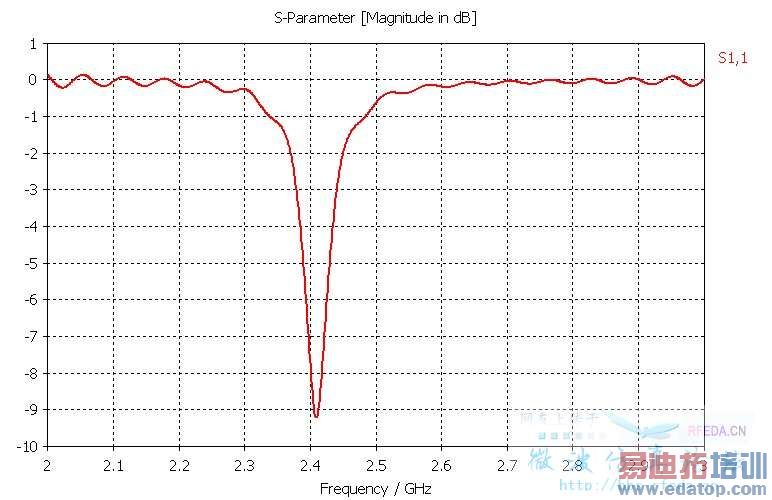

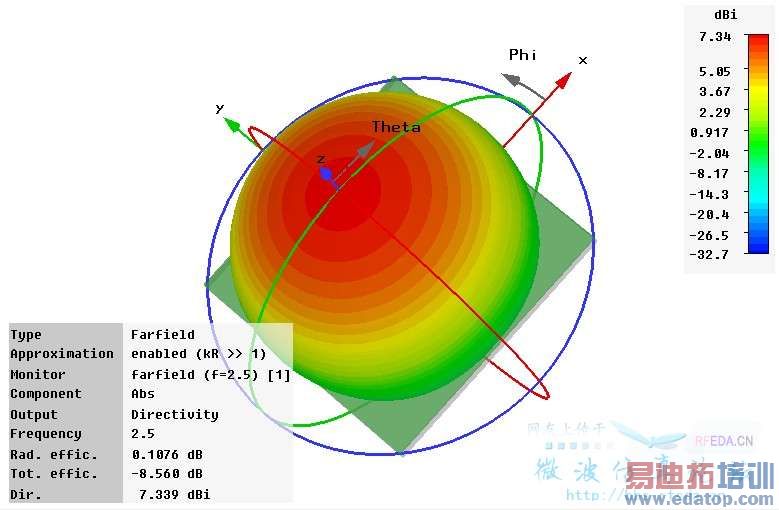

可以仿真啊，我就用筆記本，兩分鐘就出結果了：
