CST PCBS PCB生成2D model的錯誤

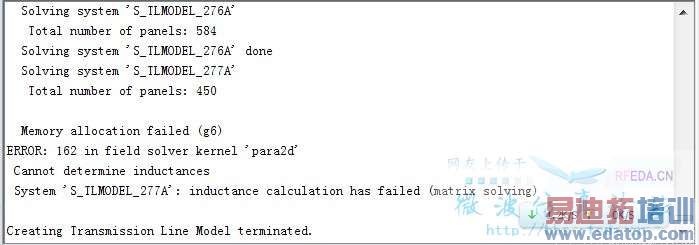

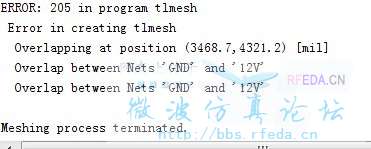

請教一下大家，在PCB導入到PCBS中，生成2D model的時候提示，mesh錯誤，GND與電源之間重疊，這樣的錯誤該怎么處理呀，謝謝大家，幫忙看看

你的GND和12V重合么？
如果確認不重合，改小網格尺寸試試

在NT里選area，然后雙擊包含GND的那個area，選repair，spacing值為默認就行，點OK，修復完畢。
在這個工作室里導入PCB后第一個事情就是把疊層改好，因為在其他EDA軟件里可能沒設置阻焊層，但PCB工作室會自動在上下表面加入，需要注意下，第二件事是layout check，看看有沒有重疊的部分。
順便說下，CST2011里的PCB 工作室不怎么好用，這方面比起ansoft和ADS確實還有些路要走。不過整合的平臺很好用，不知道2012里怎么樣了，看介紹好像有不少提升

謝謝，按照你的方法，repair好了以后，layout cheak 重疊部分還是挺多的，這樣2D model 又失敗了，這種情況那該怎么處理啊

ansoft可以更好的仿真PCB的輻射嗎？

可以的，只不過是2.5D而已，但相比CST，ansoft的解決方案沒有一個自己的集成化環境，唯一的集成化環境還是在被ansys收購之后嵌入到了workbench里，中間文件的轉換比較麻煩些，仿真操作相對要完善點。CST2012里這些方面看介紹已經處理的是比較好了，順便提下，CST2011里的PCB工作室也有EMC Check功能，但需要裝IBM的EMSAT....
