CST MWS如何將共面波導設定為50歐呢

理論上這個模型在3到10G hz s11小于10db的 ，但這個模型為什么不是呢，還有怎樣把共面波導設定為50歐呢，勞煩大俠了！

用TXLINE算就知道了

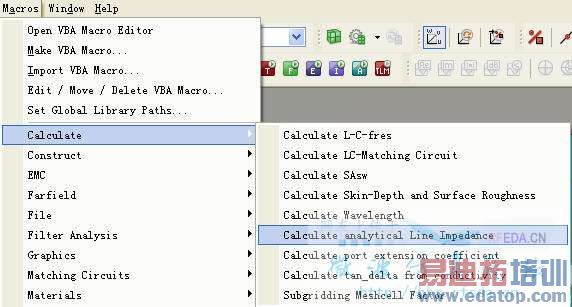

用這個宏計算

我的這個模型的w是1.2，g是0.65，用的是理想導體，參考文獻里說這是50歐的平面波導，用這個宏計算要改變哪個參數，才能得到50歐呢，是不是不應該應理想導體呢？

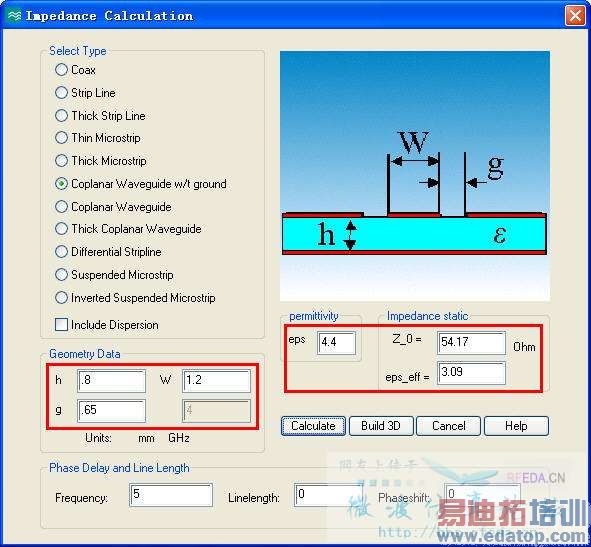

我幫你算了下，54歐姆，差不多

嗯 ，萬分感謝，看到大俠用的是接地的共面波導，我這模型是看文獻的，文章里也沒說要不要接，是不是接地的效果更好？如果不接地的話是七十多歐姆。






這個應該要接地的吧，設置好了之后選擇只計算端口模式，可以看到阻抗是多少

謝謝 ，要是要接地的話，地的厚度應該為多少呢 我看本站里說是介質的三倍 ，但算出的結果很差啊，還有就是要不要地的邊界條件設置為電壁呢

接地板不需要多厚啊，可以設置為0，設置為電壁就不需要畫接地板了
