CST毫米波雷達仿真方案（六）：天線和饋電網絡集成優化設計

作者 | Zhou Ming

本期我們繼續介紹天線和饋電網絡集成到一起的優化設計。

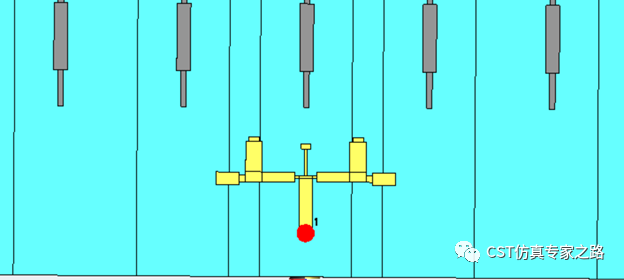

1、 首先把優化好的3D饋電網絡和天線陣列放在同一個CST工程里面，饋電網絡的各個輸出端口朝向陣列天線的各個單元的饋電口。在饋電網絡和天線之間預留一定空間，方便后續的走線。

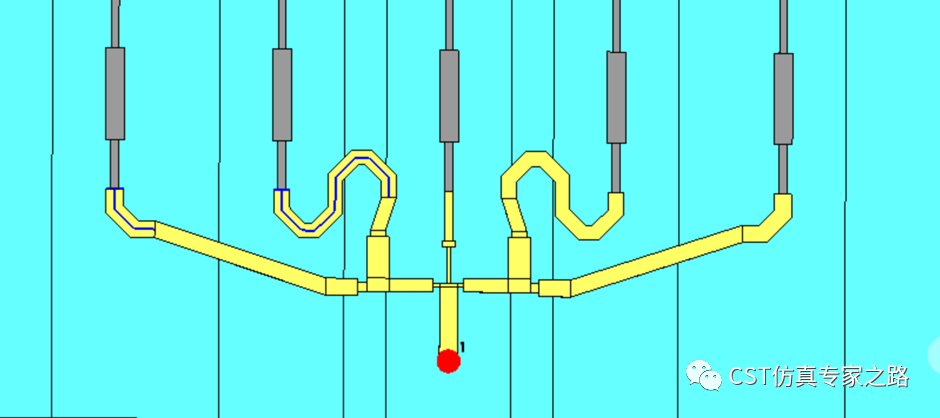

2、 接下來需要把饋電網絡和天線陣子集成到一起。在創建饋電網絡到天線單元饋電口之間的走線時，我們可以通過參數化的curve來實現，以curve的長度作為后續的優化變量。下圖可以看出curve長度變化對走線的影響。

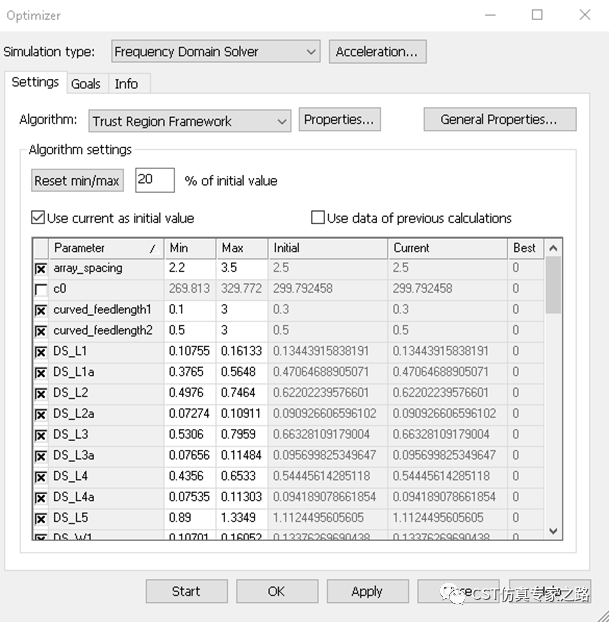

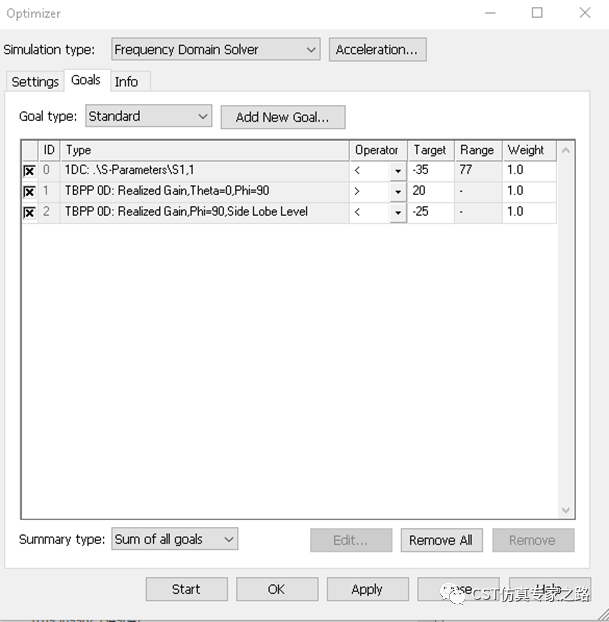

3、 完成3D建模之后，打開CST的Optimizer，在優化變量中選擇array_sapcing、curved_deedlength以及其他饋電網絡相關的變量。優化目標里設置S11、SLL和3dB帶寬等目標值。

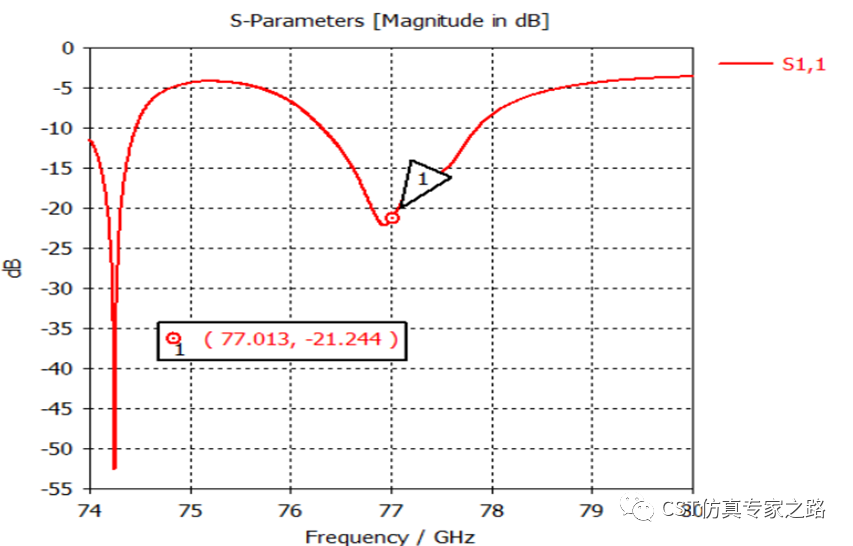

4、 點擊start之后，CST快速地得到了優化后結果，我們可以看到S11還沒有達到目標值。

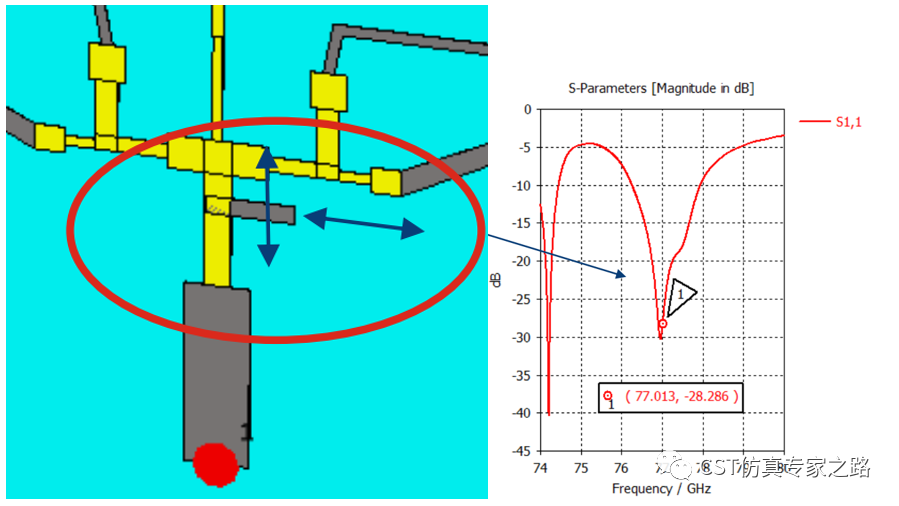

5、在饋電網絡和天線集成到一起后，仍然可以在饋電網絡的輸入端口處用開路短截線對整個天線系統的阻抗進行匹配優化。

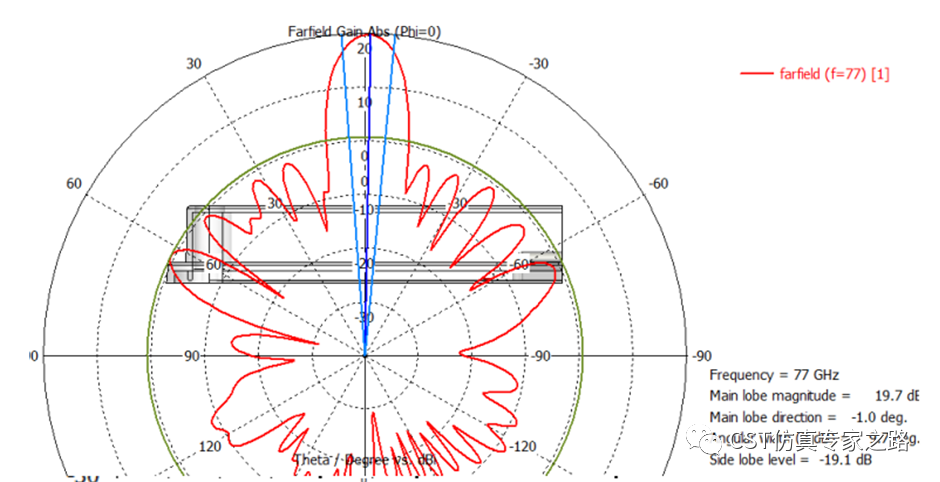

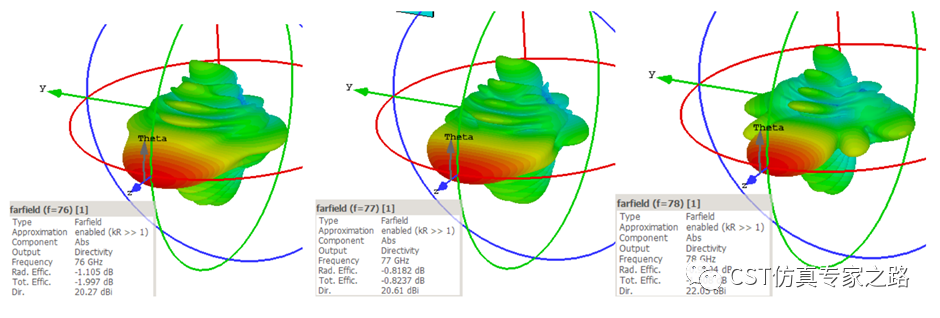

6、通過3D遠場結果，可以直觀地查看天線遠場性能。

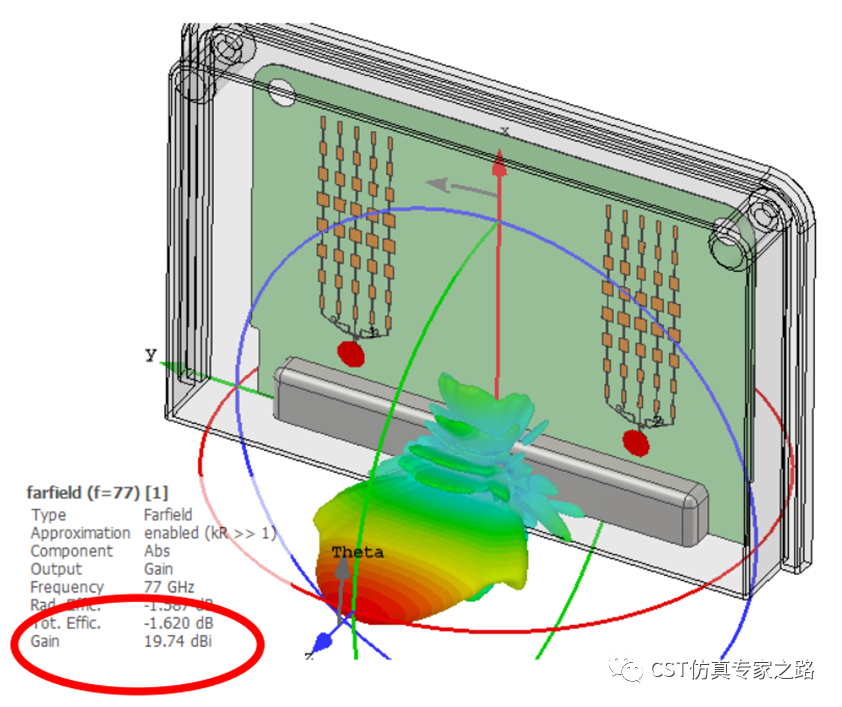

7、接下來我們在3D模型中再加上天線罩及汽車bumper，評估其對天線S參數及遠場性能的影響。

8、當確保天線性能滿足要求之后，將進入下一步：雷達天線安裝評估。
