CST基礎046-參數掃描分析和優化設計

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

1. 參數掃描分析

如果直接更改變量的取值，再重新運行仿真得到結果，需要很多的時間和精力。CST中使用參數掃描分析（Parameter Sweep）功能，可以做到更改變量取值對仿真結果造成的影響一目了然。

打開參數掃描分析設置的操作命令：Simulation > Solver > Setup Solver > Par. Sweep。

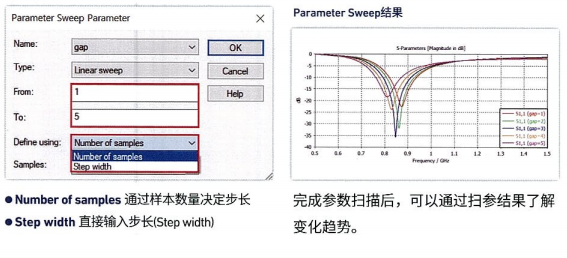

參數掃描分析具體操作步驟如下圖所示。

2. 優化設計

優化設計操作：Simulation > Solver > Optimizer。

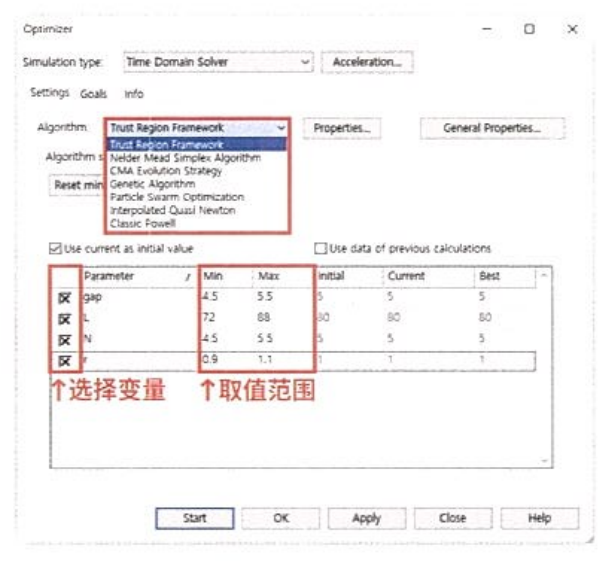

利用Optimizer可以自動查找滿足優化目標值的變量取值。Optimizer的Settings選項卡中可以選擇算法和變量取值范圍。優化算法共有七種可供選擇。局部優化算法適用于需要優化的變量數量少，Parameter取值范圍小的優化，全局優化算法適用于需要優化的變量數量多，Parameter取值范圍大的仿真優化，我們要根據實際情況選擇最佳解決方案。通常全局優化算法需要更多計算時間。

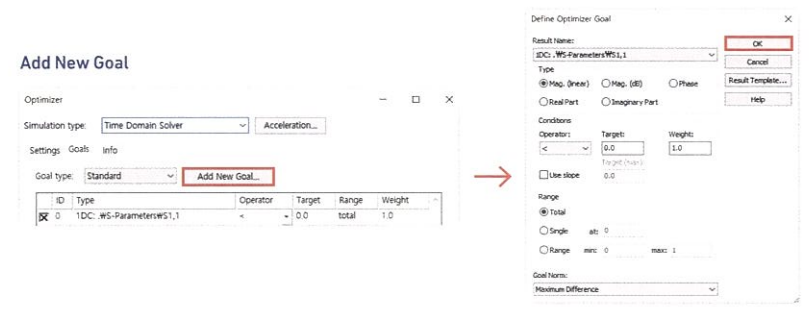

設置完變量后，在Goals選項卡中點擊 Add New Goal 按鈕設置目標值。Result Name中選擇優化對象，Conditions中設置目標值的Target和Operator。下方的Range中可以選擇頻率范圍，在設置的頻率范圍內進行優化。點擊“ok”按鈕完成Goal設置。
