CST仿真如何在參數掃描任務中嵌套優化和S參數任務

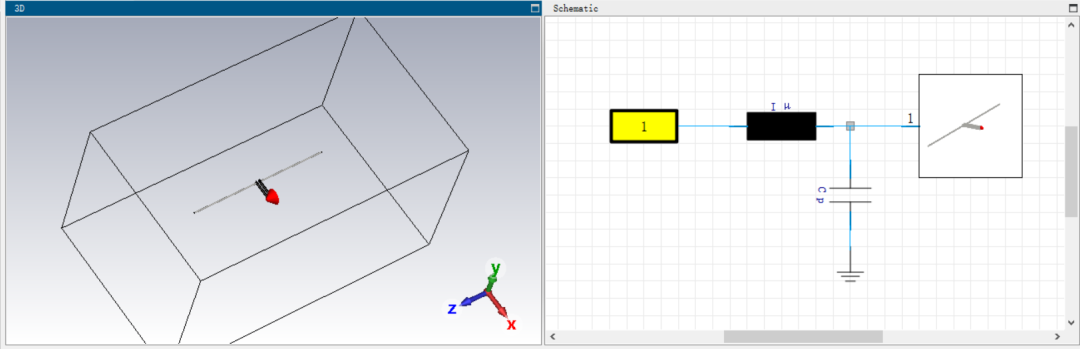

這期內容，我們將以簡單的偶極子天線為例，在電路中定義參數掃描任務，并在參數掃描任務下嵌套優化設計和S參數任務，求解偶極子不同臂長時，對應的匹配電路和S參數結果。
在之前的公眾號：參數掃描在3D和Schematic中的應用，我們討論了在3D和Schematic定義參數掃描的差異。

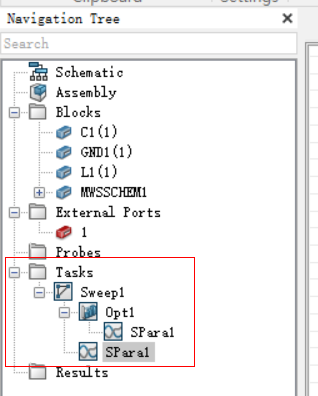

我們希望在參數掃描任務下嵌套優化和S參數任務，因此需要在Schematic而非3D中定義參數掃描任務。設置方法如下：
在Schematic的導航樹下新建一個參數掃描任務。
在參數掃描任務下嵌套優化任務。
在優化任務下嵌套S參數任務，用于定義優化目標。
在參數掃描任務下嵌套S參數任務。
下面，我們將介紹各個步驟的設置方法和背后的原因：
1、在導航樹下新建一個參數掃描任務
這里有一個有趣的問題：為什么要在導航樹中定義掃參任務，而不是直接點擊Home功能欄下的Par.Sweep圖標呢？
其實原因很簡單，在導航樹中定義掃參任務更方便進行任務嵌套。

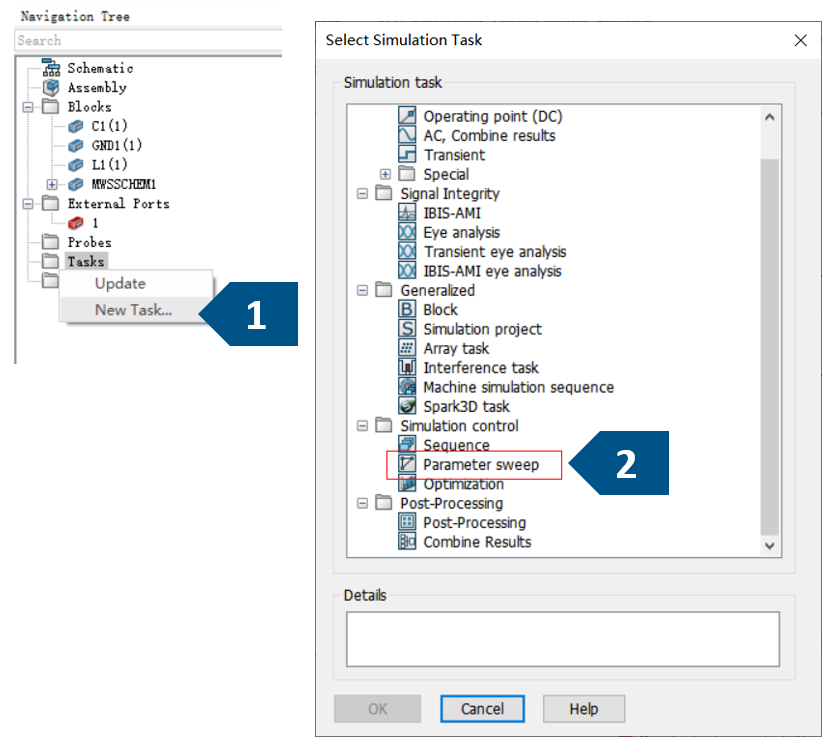

在導航樹中定義掃參任務

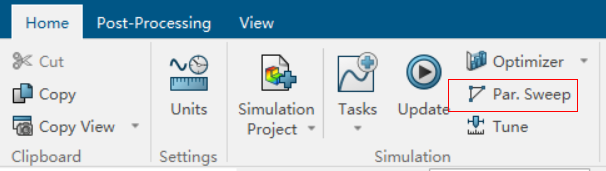

點擊Par.Sweep圖標執行掃參任務

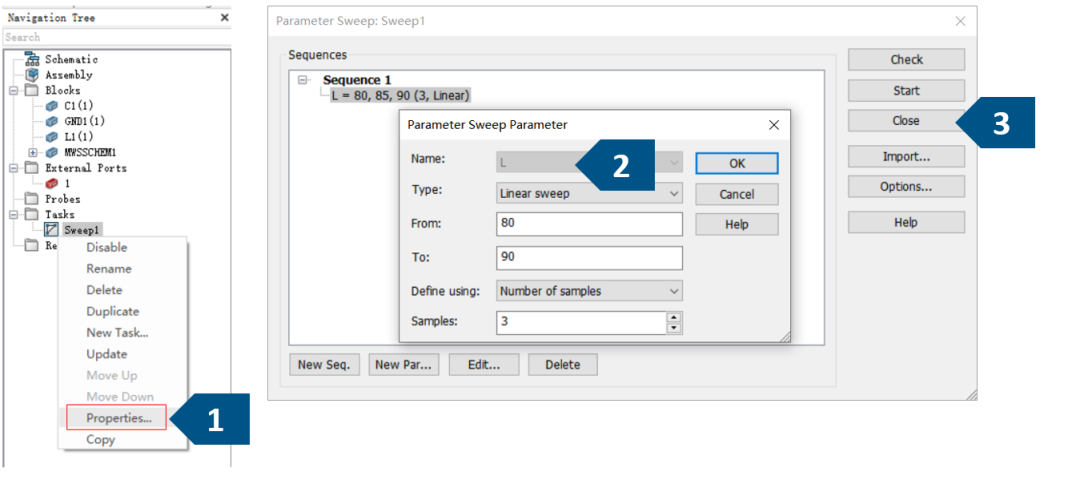

參考下圖定義掃參任務的屬性，即對偶極子的臂長L進行參數掃描,注意：先不要運行掃參任務，點擊Close關閉窗口。
定義掃參任務的屬性
2、在參數掃描任務下嵌套優化任務。
在導航樹下展開Sweep1的右鍵菜單，新建一個優化任務。
此時，我們如果展開優化任務的屬性去定義優化目標，會發現無法基于S參數定義定義優化目標。因此，我們需要在優化任務下嵌套一個S參數任務。
3、在優化任務下嵌套一個S參數任務。

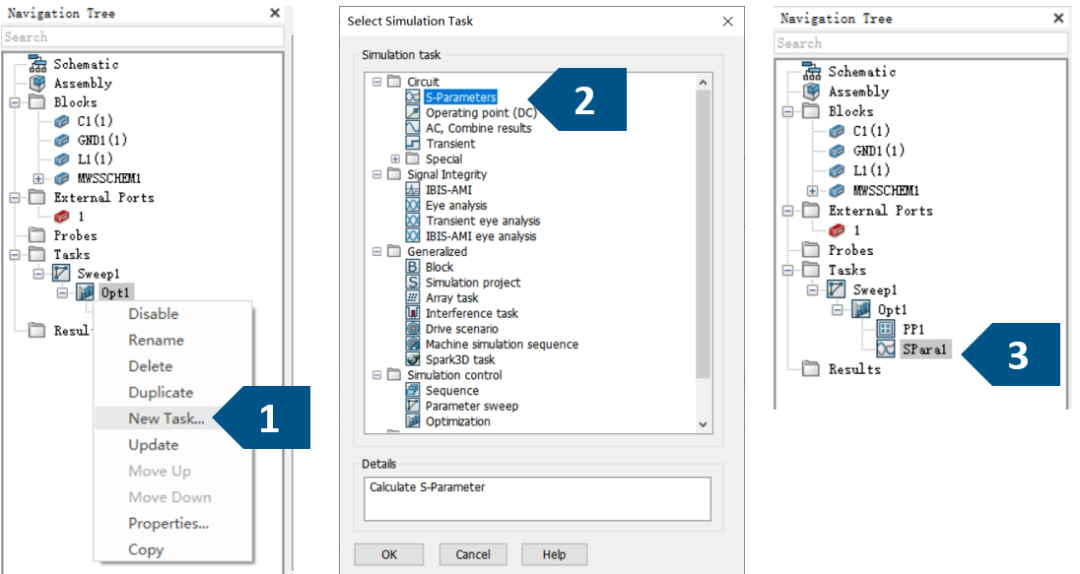

在導航樹下展開Opt1的右鍵菜單，新建一個S參數任務。

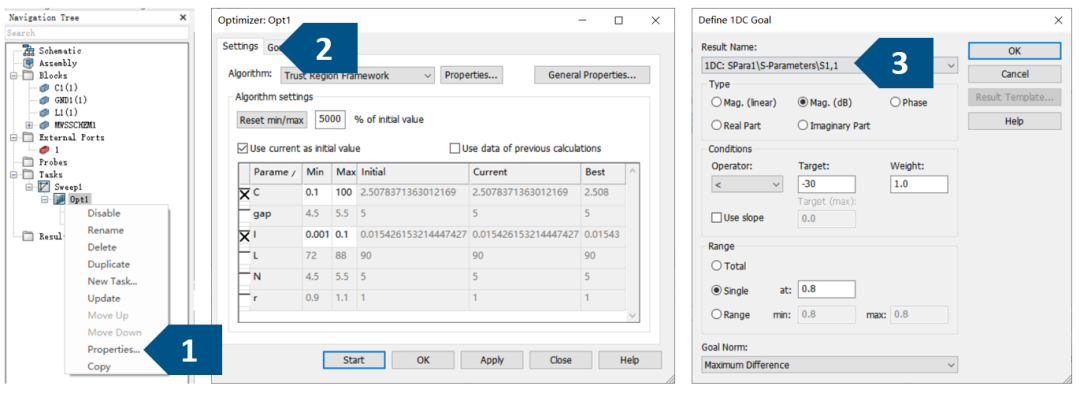

此時，展開優化任務的屬性去定義優化任務,優化變量是匹配的電路的電容、電感值；優化目標是S11在0.8Ghz頻點小于-30dB。
4、在參數掃描任務下嵌套S參數任務。

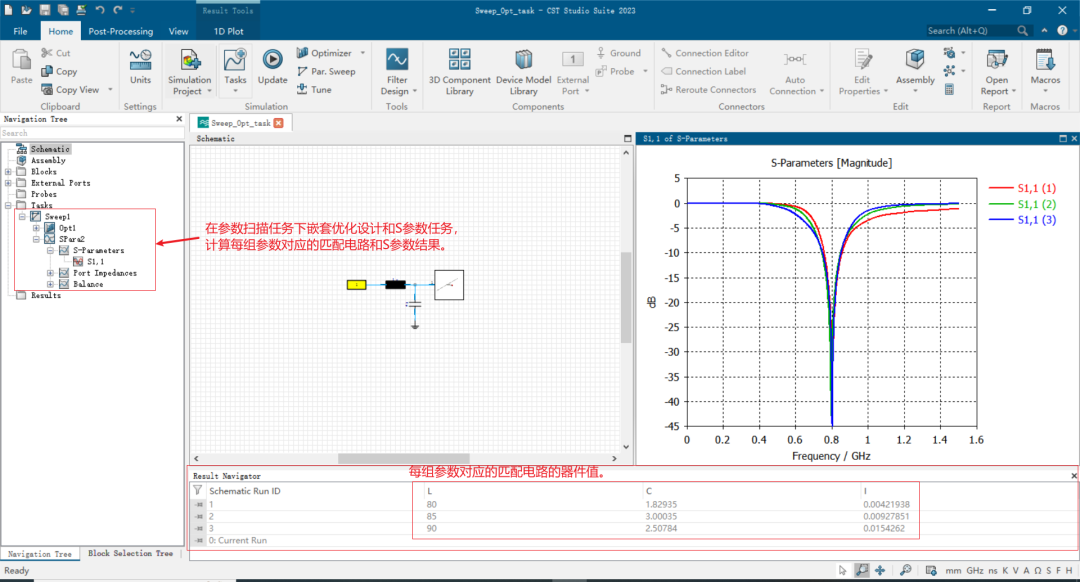

最后，在參數掃描任務下再嵌套一個S參數任務，用于記錄偶極子天線不同臂長時，優化得到的S參數結果。設置完成后，展開Sweep1的右鍵菜單，點擊update運行優化任務。
通過這種任務嵌套的方式，我們可以更靈活地利用軟件強大的功能優化我們的產品。
