CST參數掃描分析在3D和Schematic中的應用

對CST比較熟悉的用戶可能會發現，除了在3D中（微波工作室界面）有參數掃描的圖標外，在Schematic中（電路界面）也有參數掃描的圖標。此外，展開的“New task”菜單中還有一個“Parameter sweep”的功能。

本期內容將分別介紹這三個參數掃描功能的特點。

1、在3D中進行參數掃描

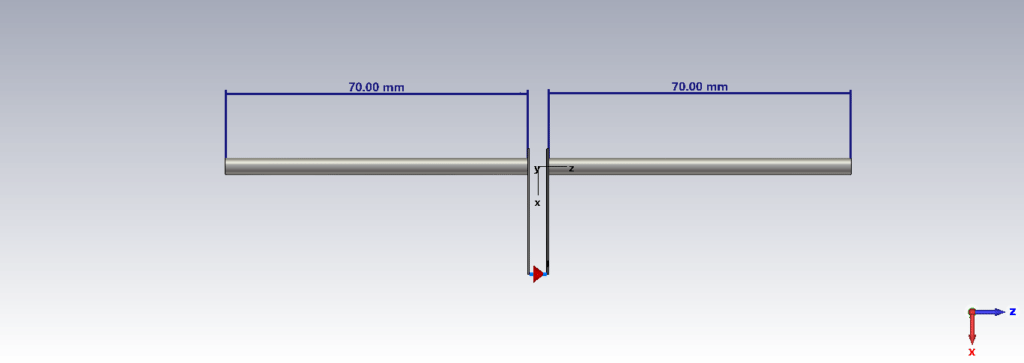

相信大多數用戶都使用過微波工作室的參數掃描功能，下面以一個偶極子天線為例，對天線臂長進行參數掃描，簡單演示天線臂長從70mm變化到90mm，仿真結果的變化趨勢。

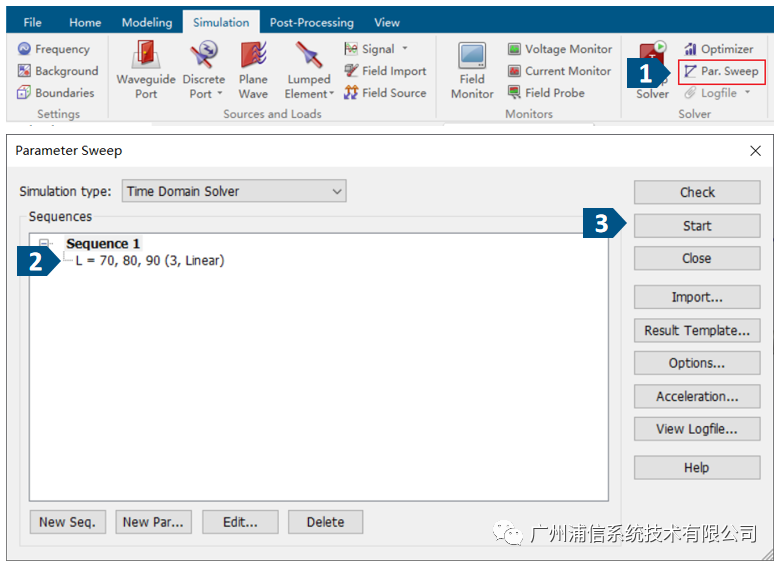

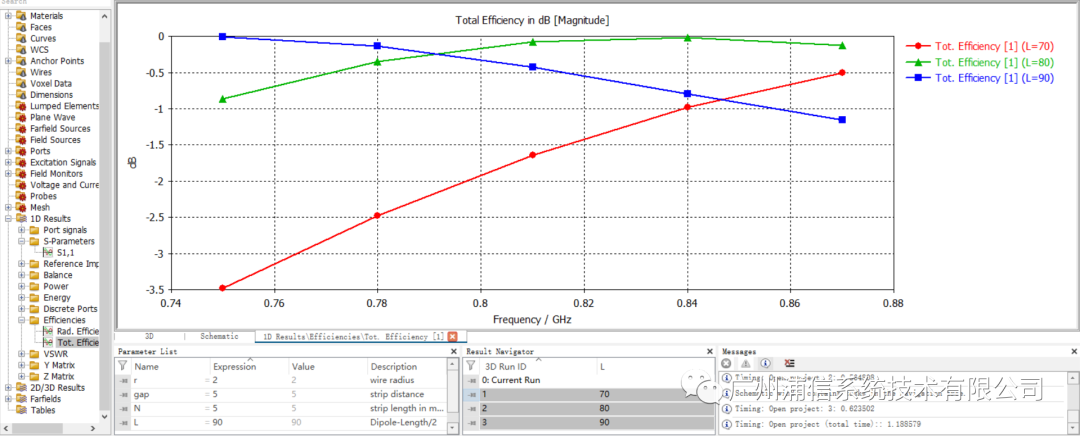

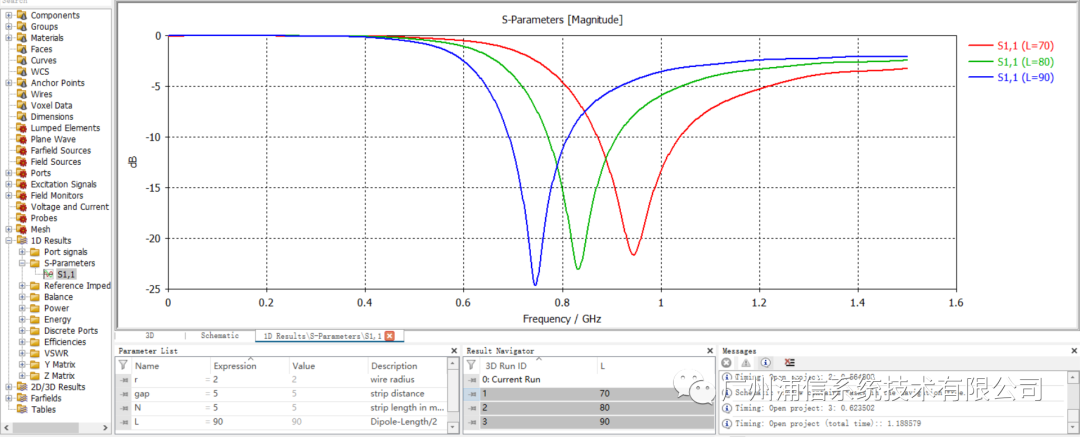

點擊Start按鈕運行參數掃描，仿真完成后可查看不同天線臂長對應的仿真結果，如S參數、總效率等。

2、在Schematic中進行參數掃描

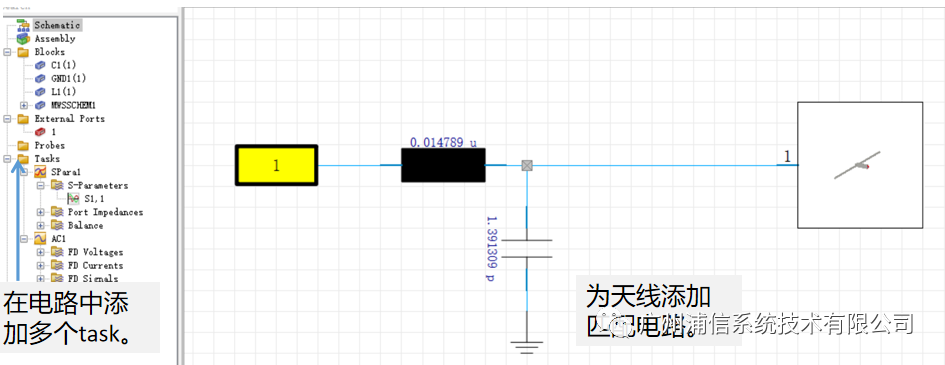

新建一個工程，在Schematic中為偶極子天線添加匹配電路，在導航樹中添加多個task，對天線臂長進行參數掃描。

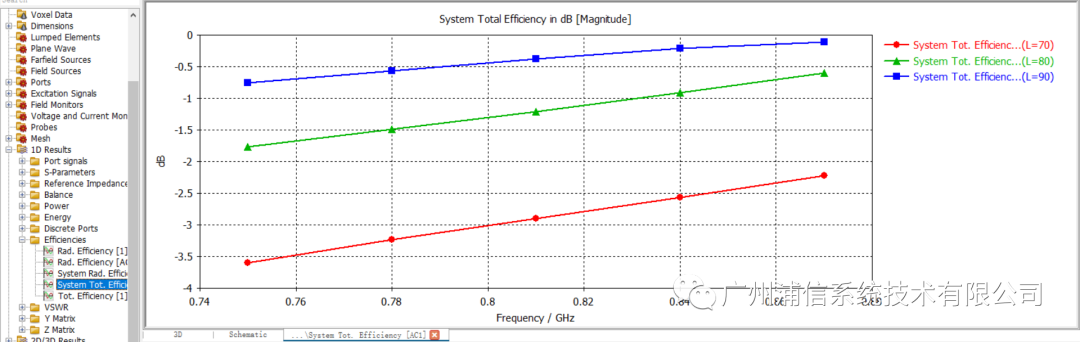

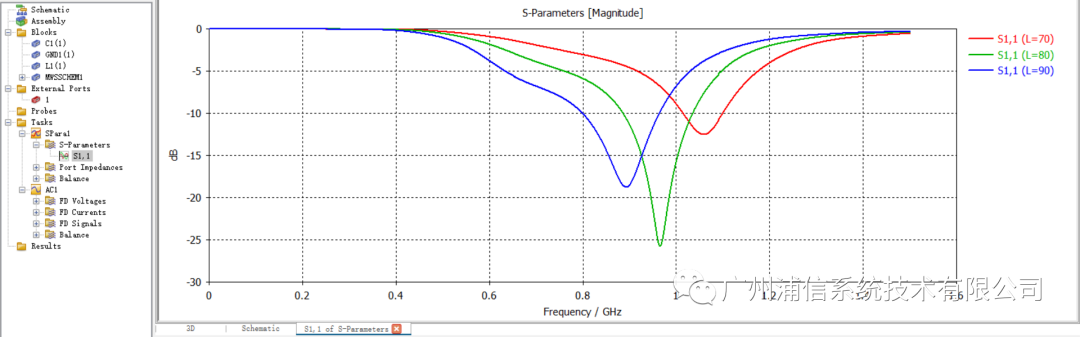

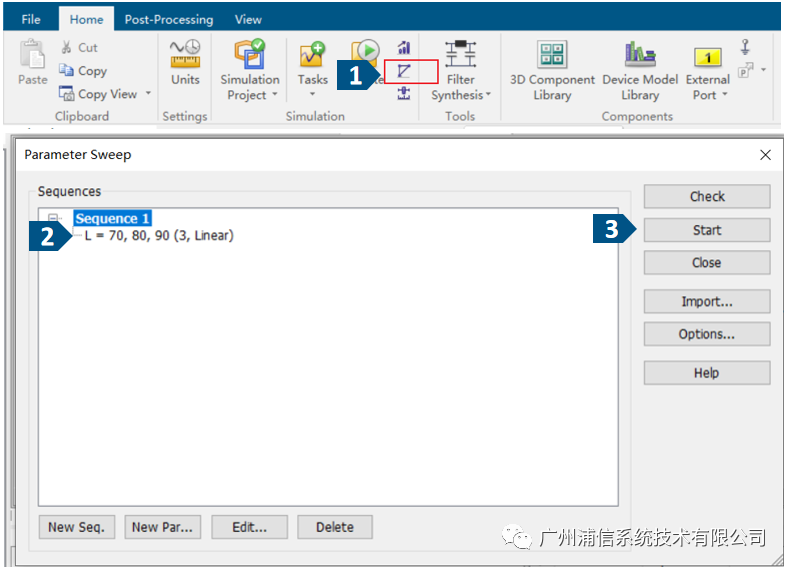

點擊Start按鈕運行參數掃描，導航樹中所有的task都會逐一更新。此時得到的仿真結果，是考慮了匹配電路的結果。

3、添加Parameter sweep task

在Schematic中直接運行參數掃描，導航樹下所有的task都會更新。有時候，我們并不希望所有的task都被更新。添加Parameter sweep task就能解決這個問題。

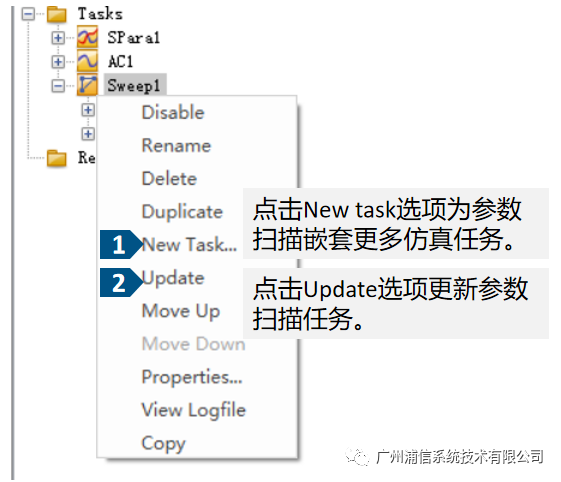

在導航樹中右鍵點擊Parameter sweep task，點擊New task選項可以在Parameter sweep task中嵌套多個仿真任務。點擊Update選項單獨更新掃參任務，這樣就不會影響其他的任務了。

處理比較復雜的工程時，這種任務嵌套和單獨運行的功能是非常有用的。

值得一提的是：如果在3D中已經運行過相同的參數掃描，在Schematic運行S參數、后處理等任務的參數掃描，軟件只進行電路級仿真，整個參數掃描只需幾十秒就能完成。

最后簡單總結一下：

1、在3D中進行參數掃描不會仿真電路的結果。

2、在Schematic中進行參數掃描可以仿真包含電路的結果，但導航樹中所有的任務都會更新。

3、如果在3D中已經運行過相同的參數掃描，在Schematic中運行S參數、后處理等任務的參數掃描，軟件只進行電路級仿真。

4、處理比較復雜的工程時，添加Parameter sweep task進行任務嵌套和單獨更新參數掃描的功能是非常有用的。
