CST內置的專用圓錐對數螺旋天線建模工具怎么找？

利用CST內置的專用圓錐對數螺旋天線建模工具，可以一次快速地完成天線的建模，大大地提高了建模效率和精度。一次時域寬帶仿真即可快速地得到整個0.3 – 4 GHz帶寬下所有天線指標：增益/方向圖/駐波/軸比/頻率特性等。
那這個CST內置的專用圓錐對數螺旋天線建模工具在哪個地方啊找不到啊找不到！

macros----->construct----->coils----->planar logarithmic spiral

謝謝啊，可是這個做出來是平面的啊，怎么變成圓錐形的啊

看樣子需要用專業三維作圖軟件作圖，然后導入到cst了

在CST里就能畫，用解析曲線做。

首先要知道圓錐對數螺旋天線的解析方程及各變量的物理意義，極坐標表達式如下:
r1=r*exp((sin(theta)/tan(alpha))*n*t)
r2=r*exp((sin(theta)/tan(alpha))*（n*t-delta）)
這里r 表示螺旋起始點矢徑；alpha為螺旋切線與圓錐母線間夾角；n為螺旋圈數，t為02pi表示一周，n*t表示方位角；theta為圓錐體半錐角；delta為臂角。
轉化成直角坐標為：X =r*exp((sin(theta)/tan(alpha))*n*t)*sin(theta)*cos(n*t)
Y =r*exp((sin(theta)/tan(alpha))*n*t)*sin(theta)*sin(n*t)
Z=r*exp((sin(theta)/tan(alpha))*n*t)*cos(theta)

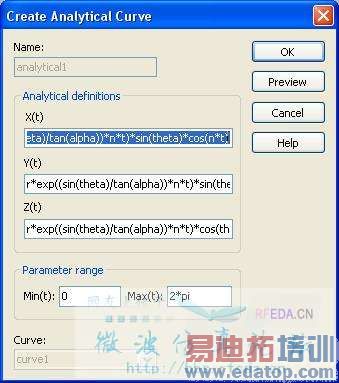

在這的X/Y/Z輸入以上方程即可，定義好變量。

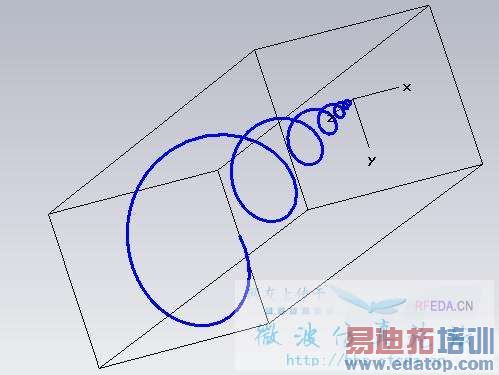

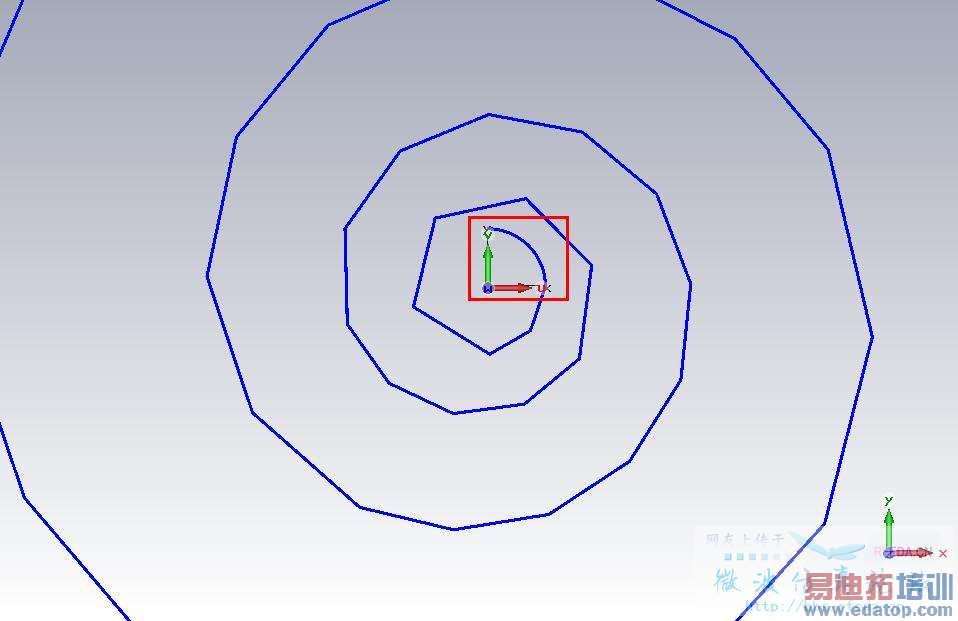

你就可以得到以上解析曲線。再延一路徑掃描（下圖紅色框），掃描的角度就是delta。

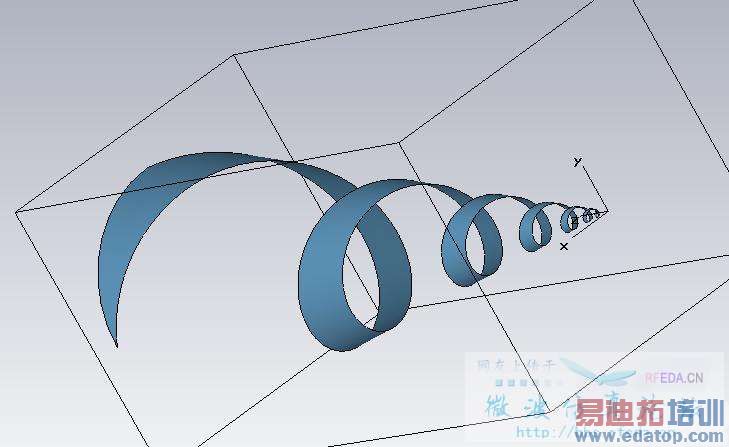

最后得到：
[

以上都是在2012里的Analytical curve 里完成的。

Analytical curve在CST2010里面怎么沒有。。。還是我找不到？

2012版之前的在Macros->construct->curves里找一下。

按您這個輸完解析函數點擊確定之后會出來個對話框讓定義X參數。。。然后隨意輸入一個值以后，就沒反應了，也不生成曲線。。為什么呢！求指導。

能截個圖上來看下嗎？是不是把X設為變量了。
