CST CS分析線間串擾
來源:edatop
更新時間:2024-07-05
閱讀:

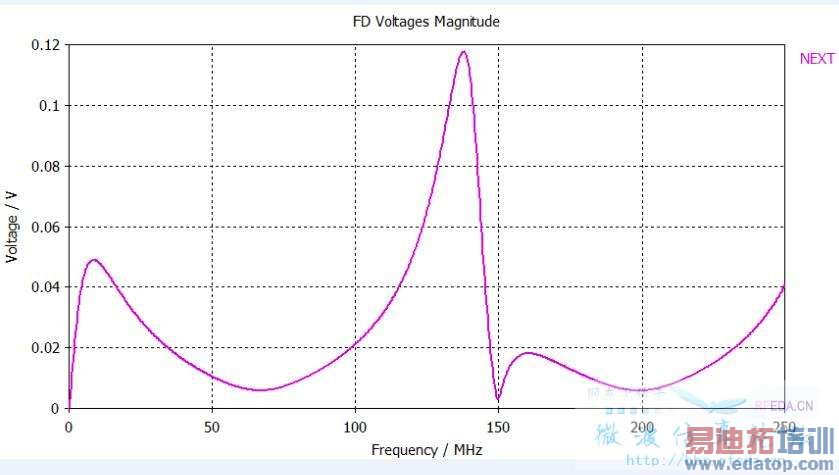

在分析線間距對串擾的影響時,我用電纜工作室做了一個AC仿真,激勵為1V的電壓源,施擾線和受擾線均為1m長單線,線距地5cm。首先設定兩根單線間間距為5cm,受擾單線近源端耦合響應如圖

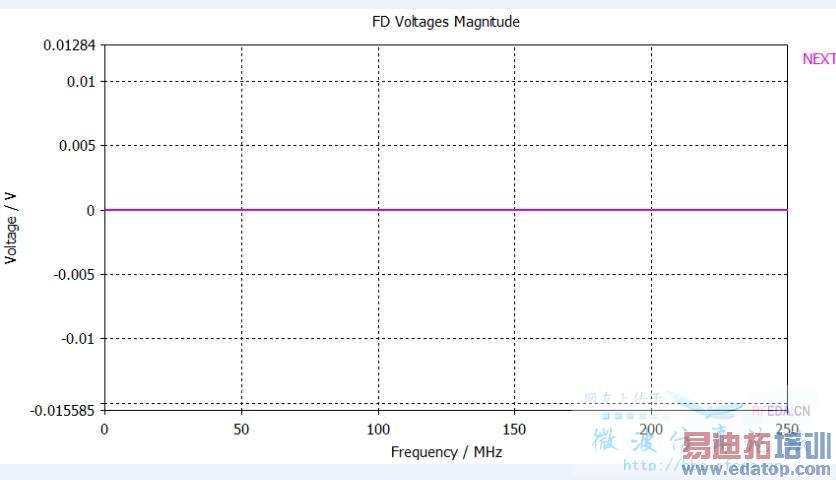

稍微增加線間距(如線間距為5.1cm)為什么受擾單線近源端耦合響應直接為零?
當間距稍小于5cm時近源端耦合響應都存在,我做過對比,線間距增加導致的串擾衰減不會這么大,因此應該是我仿真設置的問題,仿真模型 4 。求大神釋惑!
看了下,確實比較奇怪,等大神幫頂

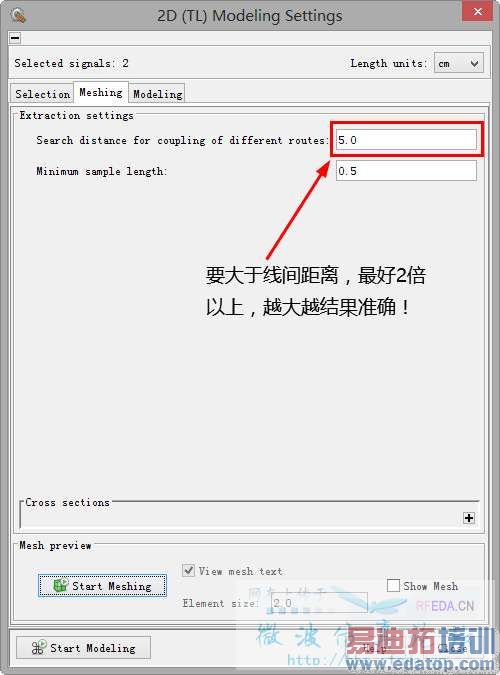

點擊仿真器時通過調節的間距可以得出想要的結果
減小距離的確正常,但是增大間距,我做仿真時候哪怕是增加一點點也直接變為零。求分享仿真模型或結果圖
CST CS分析線間串擾
明白了,謝謝!
