微帶天線S參數和VSWR參數問題

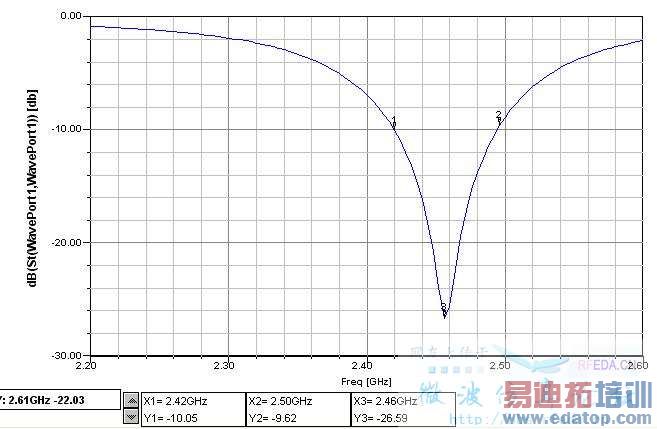

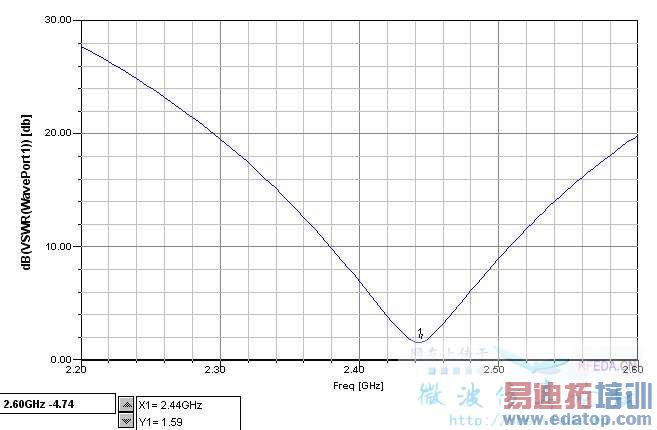

我最近仿了一個微帶單元天線的例子，為什么S參數的最小值與VSWR參數的最小值所對應的頻率不在同一個點？VSWR參數的最小值才1.59？

這恐怕與你的端口設置有關，你畫積分線了沒！

swr不用dB表示 看看

畫積分線了
本文來自:微波仿真論壇〓http://bbs.rfeda.cn

不用dB表示""

這問題可真怪

樓主你的VSWR用DB表示了，估計還是用的20*LOG，帶寬明顯不對的。
不過最小值的偏差是有一些奇怪……

是啊，LZ不是用DB表示

我感覺不是太對
