CST中設置波導端口出現與坐標軸不平行的情形

CST和HFSS中的模型是一樣的，激勵所設置的面垂直于Z軸、且與x，y夾角45deg，
而在HFSS是可以設置激勵源并進行計算的，

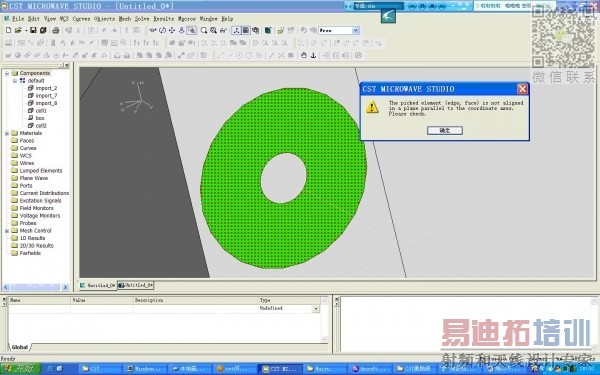

而在CST中，卻提示選擇的元素（面、邊）與坐標軸不平行，
使用uvw坐標系，旋轉45deg后依然出現相同的提示，
哪位大俠給點指點?！

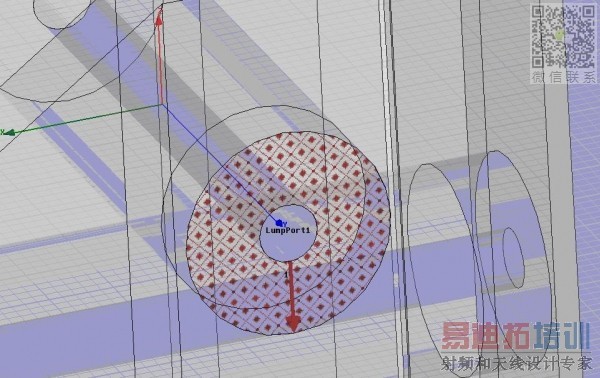

Ansoft HFSS中模型位置

CST中，波導端口平面必須平行于任意兩個軸構成的平面，如果不平行就會出現你說的錯誤，這是cst的一個小bug，因為如果不平行于坐標軸的話，對網格剖分是件很麻煩的事情，所以一直沒能解決這個問題，官方給的建議是，增加一個過渡段，把端口引出去，使其和坐標軸平行，這樣問題就可以解決了，你做的是波導結構的話，那就在原來端口處引出一個拐波導在仿真試試看，應該可以解決這個問題

多謝00d44:29bb :29bb
我做的這個饋電用的是同軸饋電。
現在要做的就是把這個同軸饋電的長度延長一些，然后拐到與坐標軸平行的界面上！?
是不是這樣也可以滿足端口至少需要3個mesh的厚度?
再請問一下，這個mesh的厚度怎么看?

3個網格是指你的端口處必須包含三個網格才可以精確仿真，你可以在加密網格處設置，把它設置大點，然后通過查看網格查看端口處是否包含三個網格即可
