教你如何在cst中繪制需要的曲線

來源：edatop 更新時間：2024-09-06 閱讀：

CST 具有強大的建模功能，只要您能給出函數曲線，就可以根據函數在CST 中定義任意想要的幾何線，這里我們以CST 微波工作室為例給您介紹一下如何定義幾何線。
1) 在 CST 設計環境™下，選擇打開微波工作室。

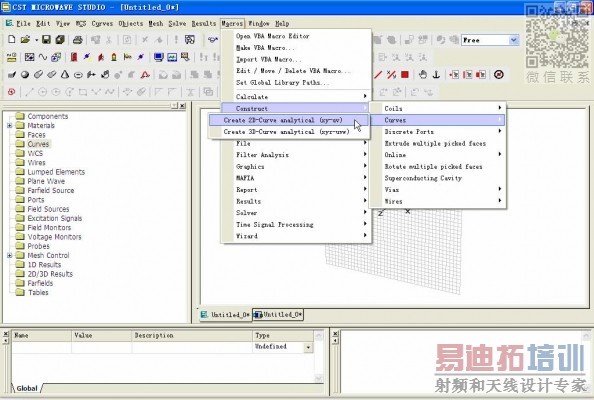

2) 選擇工具欄 Macros → Construct → Curves → Create 2D - Curve analytical(xy-uv) 創建二維幾何線，選擇Create 3D→Curve analytical(xyz-uvw) 即可創建三維曲線，如下所示，這里我們以創建二維曲線為例進行介紹：

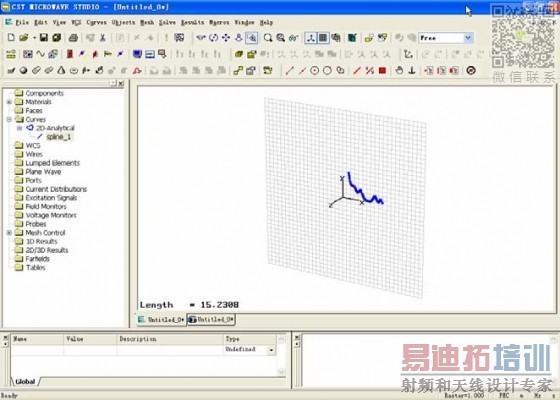

3) 宏運行后，界面如下所示，您可以在主視圖中看到系統為您創建的二維曲線：

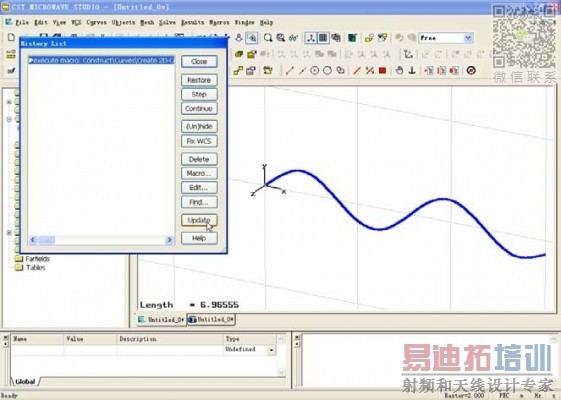

4) 請點擊歷史列表按鈕（History List）進入歷史列表，此時歷史列表中顯示您運行了二維幾何線創建宏。

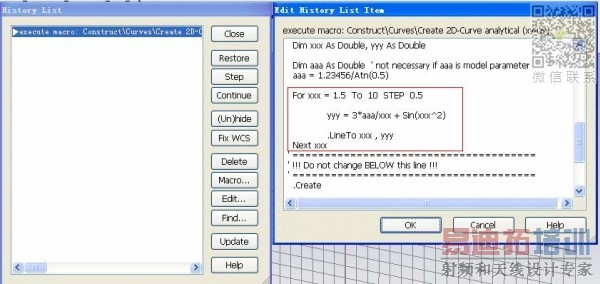

5) 選擇該命令，并點擊歷史列表右邊的 Edit...按鈕，對該宏進行編輯即可獲取需要的二維幾何線。

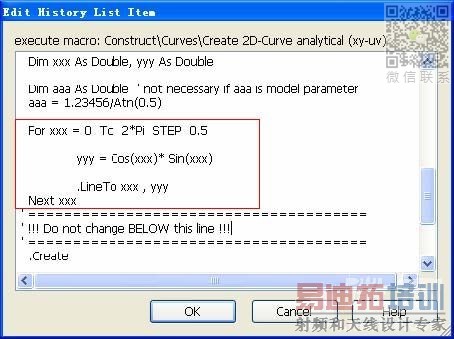

6) 彈出的 Edit History List Item 項中顯示了該二維幾何線的函數（見上圖），對該VBA 命令進行修改即可創建任意的函數曲線。例如，我們需要創建函數線y = cos(x)*sin(x)，x 的取值范圍為0 到360 度，則只需將相應的曲線創建命令改為y=sin(x)*cos(x)即可。修改后，該對話框如下所示：
