關于EMC example的幾個問題，歡迎來探討

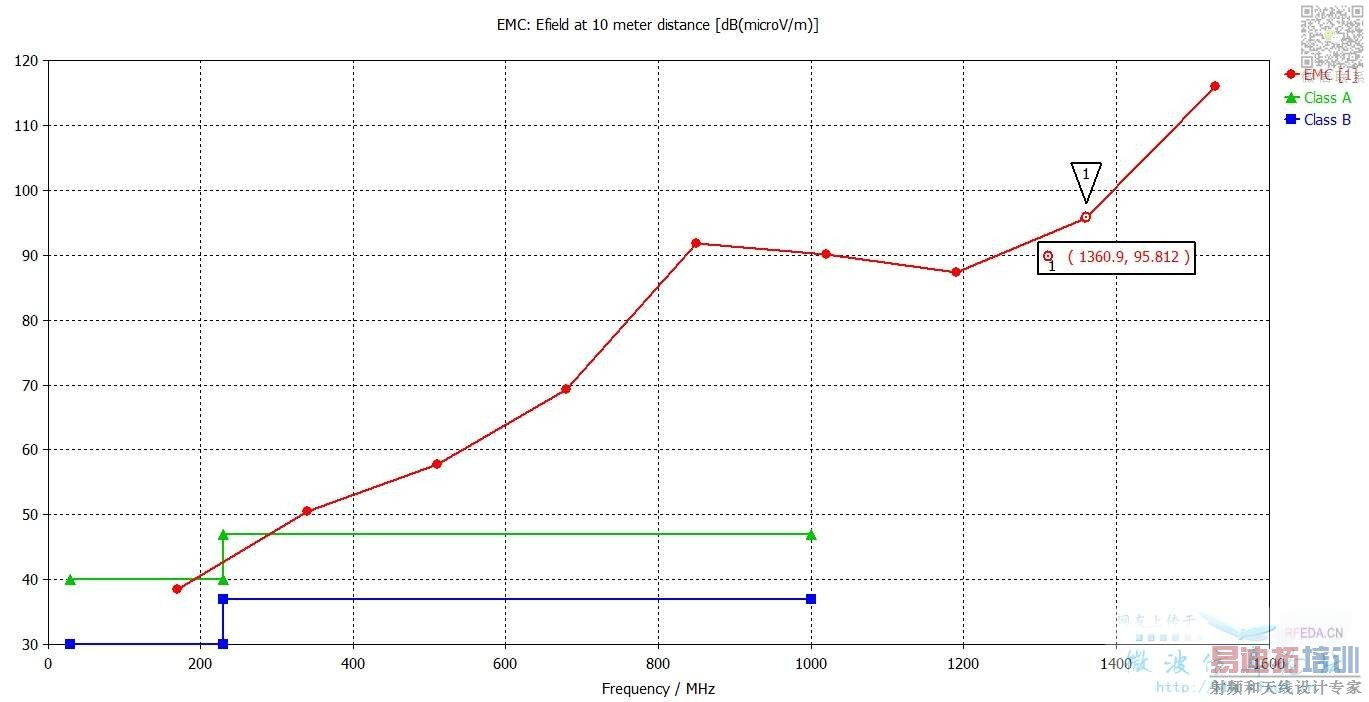

今天看了CST 自帶的EMC box，然后仿真運算得出的結果如下圖1，由于本身對EMC缺乏理解，因此有如下幾點疑問。
1.如圖1，我的EMC數值dB值為何要與microV/m來做相除。這個是與激勵有關系么?是什么關系呢?
2.取一點做計算，如圖中1360.9MHz處95.812dB轉換成電場強度為0.061744 V/m （95.812dB = 20log61744microV/m)。不知我的這個計算是否正確?
3.CST是否可以直接得出屏蔽效率SE的dB值呢?該如何操作
4.Class A & B是什么意思呢?看了Help文件，沒看懂。
5.這個EMC值究竟是哪個方向上10米處的電場強度呢?
1、它那個干擾信號應該就是mV級的
2、公式正確
3、cst可以計算出電場和磁場值，我是用matlab自己算
4、可能是某個標準里的限值，分A、B類
5、不知道。你需要查標準
今天我又翻閱了一些EMC的資料，咱們繼續討論哈！

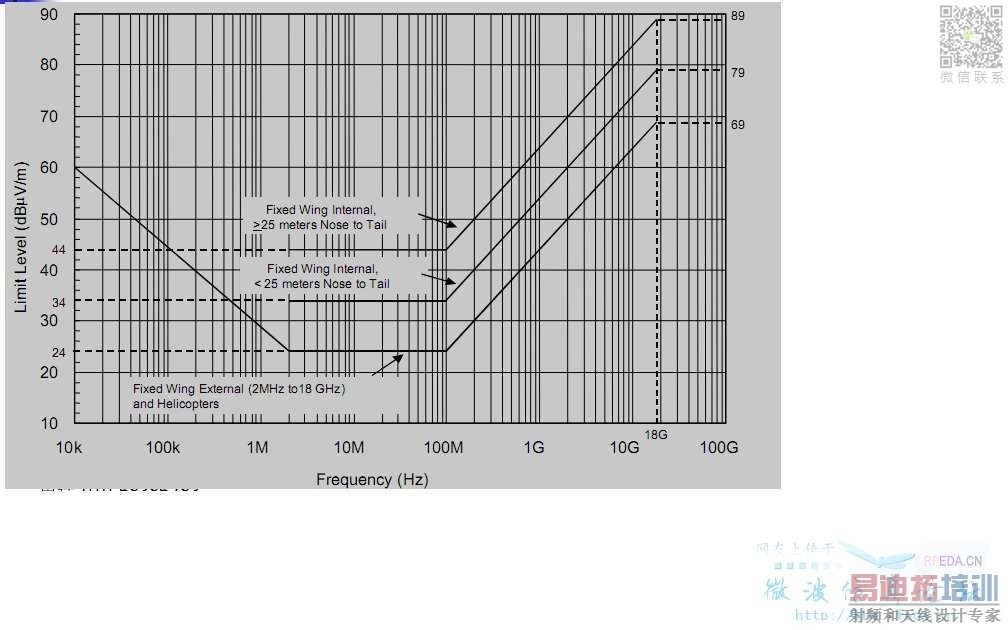

1.電磁兼容里面一般都用dB microV/M來看產生的干擾電場有多大。如圖所示：
我還是想問一下CST設置激勵端口，是1瓦特的功率來設定的么?
2.謝謝你的回答
3.屏蔽效率和整體的入射波強度和產生的整體干擾波強度有關，但是電磁波又會隨著空間位置而有變化，不知道你是如何能用matlab得出屏蔽效率的呢?因為我認為屏蔽盒外的空間點是無法用matlab來得出總的場強的。
4.A,B是個規范值的話，那我的圖是否說明基本上EMC都不過關呢?因為數值要比他兩大的多，只有在低頻有很小范圍的合格
5.這個EMC是哪個方向的，我覺得應該是CST公司的人清楚，或者是用的CST EMC比較熟的會知道，外界的標準應該不會專指是某個方向。這點我下來繼續查資料
在此感謝DearB和HeFang的關注，希望更多的人參與進來，EMC仿真真是個難點，大家一起來努力。
哈哈，我還沒發言呢怎么就謝我了……。
1. 測量處的電磁場是以微瓦級來計算的（1樓：不是毫瓦），所以單位是：microV/m，再換算成dB值，和激勵無關。另外：CST MWS默認的端口功率是1瓦。
2-3. 沒有評論。
4. 這個協議應該是指IEC 61000系列，小編如果是做EMC研究的話，這個系列的協議一定要熟讀！如果我沒有理解錯的話，仿真表明這個模型在1 GHz內達到Class B要求而沒有達到Class A要求。簡單地說，計算得到的電場dB值在limit line“之上”就是合格的。
5. 這個宏計算的是電場最大值，不考慮方向。小編一定要閱讀協議，一定要清楚協議里是如何定義要計算的電場強度的（最大值還是指定方向）。
再次感謝關注與回答
4.應該是比Class A & B小才為合格，因為越小的話才說明emission越小，EMI越達標
5.以前只知道天線的增益是以最大方向性系數來的，至于SE還有待查找，我下來繼續查看
我不是專業搞EMC的，只是學校的時候有過EMC的課程，現在遇到個項目，正好要仿真一下EMC，呵呵
你說的應該是正確的。不過，還是一定要閱讀協議標準！否則在這里靠猜是猜不出來的。
任何工程問題都要先確定無誤地熟悉相關行業標準才談得上理解和應用。
第4點我已經可以肯定了，問過CST的一個朋友，她告我是這樣的
第5點還沒有問，繼續來探討哈，我查找了不少資料，都是說平面波經過屏蔽板以后的平面波，兩者來做對比，因此與CST里面的例子EMC box有一定的出入，開縫相當于縫為天線，其必然會有方向性，既然會有方向性，那么就說明空間各個點的電磁場強度都不相同，既然是不相同那就有三種情況出現 ：最大值，最小值，平均值，這三個值究竟是哪個呢?
我只想問一個問題：標準協議里是怎么定義的?
不同類型設備，不同區域，參考的標準不同，測試的頻率范圍和限值線是不同的。有些是一樣的。比如歐盟要求的信息技術類設備就是這個限值。現在已經要求測試到6GHz了。Class A還是Class B的區別在于設備應用環境的不同，一般應用于居民環境的設備按照Class B要求，工業、商業等環境的就是Class A要求，歐盟的標準里面，Class B比Class A嚴格10dB，比如個人電腦就要按照Class B要求。這里面的東西還是比較多的，對EMC本身要有比較深入的了解。
CST EMC里面得到的是3D空間的最大值。
不能拿一個理想源產生的場直接和限值比較。要想比較的話必須知道實際的激勵源的波形和幅度。
EMC仿真一般能夠看到趨勢就可以了，能夠指導實際如何進行優化就可以。當然做的多了，基本對仿真值和實際結果值也會有一個直觀的比較，通過仿真值大致判斷出實際能否通過標準要求。
IEC 61000系列標準里面沒有EMI的要求，EMI的要求是CISPR系列標準要求的，比如CISPR 11，CISPR 22等，歐盟就是對應的EN 55022等系列。
感謝haihun的回答
“CST EMC里面得到的是3D空間的最大值。”是指電場最大值的那個點么?
對，是每個頻點輻射的最大值。
你可以自己生成一個3維空間場值和頻率的曲線，這個曲線和EMC直接生成的曲線是一樣的。
小編留言：
thank you very much much much
回再討論
3、屏蔽效能是有定義的，你可以很容易找到。工程上的測試方法就是在屏蔽體的內、外（或兩側）分別設置發射和接受設備，測得其內、外（或兩側）的電場和磁場強度值，然后相除求得。
4、EMC的標準都是要求不超過限制的。未來是不是這樣不知道
5、cst里算的是xyz三個方向的分量，你要把三個分量合起來就是那個點的電場或磁場值，具體是天線方向圖的那個位置好像是另外一個問題，看你是要數值還是要什么別的
3.我翻閱的一些資料都是以平面波為例，然后在另一側得出均勻電磁場，然后相除所得SE，但是我想問，如果源不是平面波，而是一個天線，屏蔽效率該如何得出?（另一側的電磁場已經不再為均勻場）
4.同意
5.三個分量合起來是哪個點的值呢?是源點么? 我所說天線方向圖是為了指出源如果為“天線”的話，那么你在另一側不同的位置會得出不同的電場值，那么你該用哪個值來相比呢?
