CST中的離散端口如何設定
如題，CST中的離散端口如何設定。知道兩點的坐標直接輸入不可以嗎。請大家指點。尤其是共形天線，最好有圖示。
知道兩點的坐標直接輸入是可以的，你這種情形上的話，首先確認背景材料是否設置為PEC。其次看看全局網格設置是否正確，過大的網格從而導致在離散端口處不能劃出足夠的網格。軟件就要認為離散端口處短路。
背景材料一般不是設定為空氣嗎，怎么會是PEC啊。怎么看短路還是開路，或是連接到PEC上
如果坐標不是特別精確的話，可能會連接不上。尤其是坐標小數點后面有很多位的情況。還是用Pick的方式保險。
小編要再花點時間在熟悉CST MWS的基本操作上，基本的方法都不掌握的話對建模影響很大。仔細閱讀CST MWS幫助文件《Discrete Port Overview》，看看CST是如何建議創建離散端口的。
而且，之前你的帖子http://bbs.rfeda.cn/read.php?tid=49182#里已經告訴你如何處理這種情況了，為什么不試試呢?費解……
至于“怎么看短路還是開路，或是連接到PEC上”，端腳沒有連結任何金屬就是“開路”，連接到不該連結的金屬就是“短路”，連接到該連結的金屬就是“連接到PEC上”……。

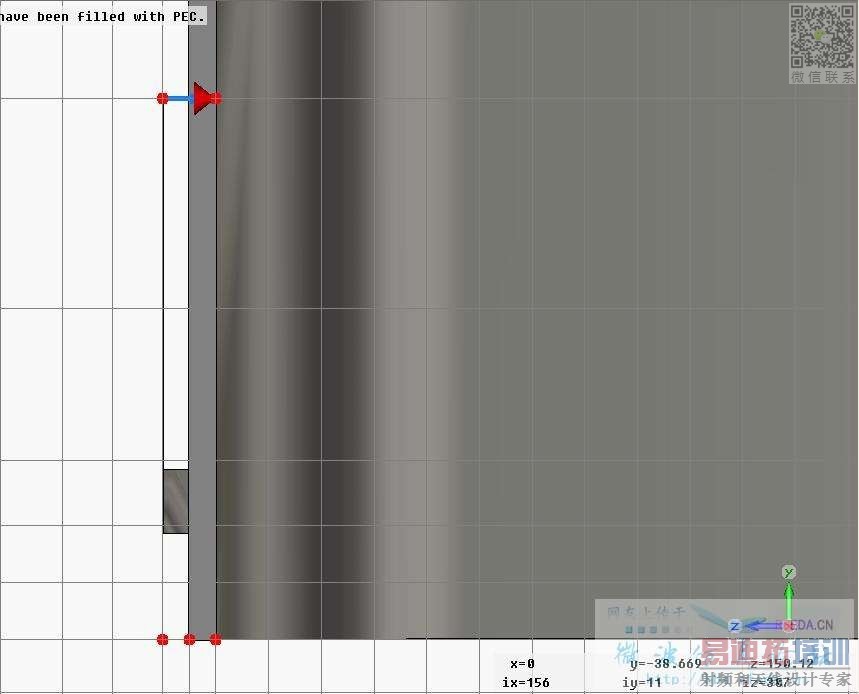

我給你截的這張圖上的問題是：Z軸負方向上離散端口端腳位置不對，再加上局部網格稀疏，使得離散端口本身（紅色圓錐體）被放置在PEC內部。你需要做的是把端腳位置放在PEC外側，這樣網格視圖里紅色圓錐體才不會被放置在PEC以內。要做到這一點，最穩妥的方法就是3樓（和幫助文件）所說的pick的辦法。為了能在PEC的外側Pick到一個點，最簡單的辦法就是在以前你的那個帖子里我所說的連續做三次slice操作。
別人給你的建議一定要試試啊……
感謝，看了http://bbs.rfeda.cn/read.php?tid=49182#帖子后對單個patch是用slice的方法做的。這次用多個patch建模后用slice后就出現了上面的問題，我再試試吧。
如果你真的是用slice的方法的話，那我只能說：你選錯點了……
完全沒看懂，我認為你的報錯的原因，就是背景材料是PEC了吧。
總結以上各位，離散端口在PEC里面的可能原因有以下幾種：
背景材料沒有設置為空氣，而是默認的PEC情形
其次是離散端口的段點沒有設置正確，導致離散端口本身就插入到端口里面。
還有可能是網格設置不正確，局部網格稀疏，使得離散端口本身（紅色圓錐體）被放置在PEC內部。軟件認為離散端口短路。
以下幾種情形可以在CST里面仿真個簡單模型來做實驗得到很好的驗證。
不排除還有其他的情形，歡迎各位同仁繼續分享你們遇到的情形及解決的辦法。
學習了 ！
我再順便問一句，離散端口設定的時候它通過的路徑是不是不能穿過任何金屬啊?
