R&S矢量網絡分析儀-- R&S® ZVB

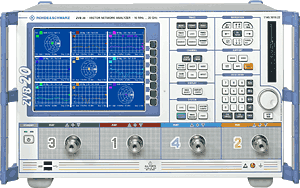

矢量網絡分析儀R&S® ZVB

頻率范圍可達：

R&S® ZVB4：4 GHz

R&S® ZVB8：8 GHz

帶有2 或4 個測量端口

產品簡介

頻譜和網絡分析

R&S® ZVB 系列網絡分析儀擁有一種創新的反射計概念，從而設立了新的標準。每一個測試端口都配備有一個單獨的信號源、測量通道和基準通道。這種獨立的反射計概念允許并行測量，這是在測量任務日趨復雜的情況下獲得較高性能的一項前提條件。基于這一概念，R&S® ZVB 尤其能夠進行極快的多端口測量，例如：在平衡SAW濾波器、復式濾波器或天線交換模塊上。

R&S® ZVB 將出色的性能與輕便性和緊湊設計融為一起。其智能化和用戶友好的功能提供了最大的操作便捷性。例如，該設備允許在多端口和平衡測量中輕易處理大批測試數量，而且還提供了優化生產順序的許多方法－這是一種能夠滿足最苛刻要求的智能解決方案。

主要特性

◆ 多端口測量

◆ 平衡測量，混合型S 參數

◆ 每一個測試端口單獨的信號源

◆ 并行測量

◆ 校準技術：

- TOSM，TRL/LRL，TOM，

TRM，TNA

- 多端口校準技術

- 適應各種型號的標準

◆ 極快的測量時間，可同時傳輸數據

◆ 動態范圍>123 dB

◆ IF 帶寬：1 Hz-500 kHz

◆ 電平掃描范圍：50 dB

◆ 高達20001 點/ 每個軌跡

◆ 無限的獨立信道和軌跡

◆ 并行加載設置（預加載，設置交換）

◆ 通過前面板按鍵或鼠標和鍵盤進行操作

◆ 在線幫助

◆ 測量向導

◆ 優化生產順序

特點

R&S® ZVB 中實施的創新概念在測量速度、可利用的配置選項和系統特點等方面極大地提高了該分析儀的性能。這種測試設備由獨立的反射計組成，每一個均配備有單獨的信號源、測量通道和基準通道，以用于各測試端口。共用的參考頻率頻率標準可以確保測量的高精確度和頻的高選擇性。在測試設備中無需正向/ 逆向切換測量路由的電子開關。因此，在分析儀測試端口之間不會發生不對稱現象，而這種情況在開關層疊時有可能發生。這意味著四個測試端口的每一個均能提供高達+13 dBm 的最大輸出功率，而無論其測量方向如何。R&S® ZVB 的規定動態范圍>123 dB，因而具有極快的測量時間- 甚至針對需要極寬動態范圍的應用。反射計獨立的設備概念還允許以最大速度并行測量。該分析儀擁有2或4 個內部信號源，能夠同時并且單獨在被測設備的不同端口進行測4量。
