　　初涉無線設計和無線產品研發工作的工程師需要掌握基本的射頻測量基礎知識。很多情況下，這一過程是使那些長期從事低頻應用的工程師們重新拾回他們曾經在學校學習過的射頻理論知識，并為他們注入一些關于射頻理念和測試儀器方面的應用知識。本文即旨在于此。

---

　　引言

　　當前，基于射頻原理的無線通信產品俯拾即是，其數量的增長速度也非常驚人。從蜂窩電話和無線PDA，到支持WiFi的筆記本電腦、藍牙耳機、射頻身份標簽、無線醫療設備和ZigBee傳感器，射頻設備的市場規模在飛速擴大。僅從今年來看，全球制造并銷售的蜂窩電話將高達8.5億多只。

　　要想進行全面的生產測試并提高測試產能，測試工程師們必須要理解射頻基本原理，清楚測試的內容，并懂得選用最適合 的儀器完成這些測試工作。問題是，大多數從事低頻應用（工作頻率在1MHz以下）的工程師不太熟悉高頻的應用特點。

　　射頻術語：您必須掌握的“工作語言”

　　忘掉電壓，射頻工程師常用功率

　　射頻信號的強度千差萬別。隨著信號在自由空間的傳播，單位功率將隨著距離的平方成比例降低，功率的變化常用分貝（dB）來表示。

　　采用分貝進行功率測量也大大簡化了計算過程。增益 和損耗都按分貝為單位進行加減。因此，乘法操作簡化為加法操作。dB的形式化定義為：
　　dB = 10 log (Pout/Pin)

　　分貝dB是一個相對的值。另一個相關的單位是毫瓦分貝dBm，它是相對于1mW的絕對功率。圖1給出了dBm的值及其相應的瓦特數，其中還給出了移動電話的發射機發射功率參考范圍，以及靈敏接收機所能檢測到的最低信號功率。圖2給出的等式定義了室溫下射頻信號的理論熱噪聲。由于射頻信號通過空氣的傳輸以及受到大氣干擾和其它信號的干擾，到達接收機端的信號電平可能變得非常低。接收機常常需要檢測低于0.1pW的信號（或者低于微伏的信號電平）。

　　Noise Floor：本底噪聲

　　常見問題不再是輸入阻抗，而是傳輸線的阻抗失配

　　在低頻情況下，我們在電路上傳輸電壓的目標是實現最小的衰減幅度。其中，最有效的電路是輸入阻抗高而輸出阻抗低的電路。對于射頻應用，線纜的長度可能只有波長的四分之一，我們必須把信號傳輸當成波來理解。如果波受到阻斷，部分波信號就會發生反射。射頻傳輸的目標就是無損耗地將所有的功率傳給負載。任何功率的反射就意味著傳給負載功率的損失。因此，失配是一個關鍵的參數。電路元件和傳輸線之間的任何阻抗差異都會引起反射和功率損耗。

　　在射頻應用中，傳輸線一般都采用同軸電纜，它們相對于電路板和電路板內的微帶線路而言都是外部組件。這些組件具有自己的特征阻抗。傳輸線的特征阻抗取決于導線的幾何結構、導線的屬性以及包裹或隔離導線的絕緣體。對于射頻應用來說，傳輸線的特征阻抗以及各組件的輸入和輸出阻抗通常采用50歐姆或75歐姆。50歐姆的阻抗用于優化系統內的功率傳輸，而75歐姆的阻抗用于實現最小的衰減，例如有線電視網系統。大部分射頻無線傳輸系統都是針對功率傳輸而進行設計優化的，因此特征阻抗都是50歐姆。

　　為了盡量減少反射，無線測試與測量應用中的射頻線纜和組件都是基于50歐姆特征阻抗而設計的。相反，當阻抗匹配時，就實現了最佳的功率傳輸。

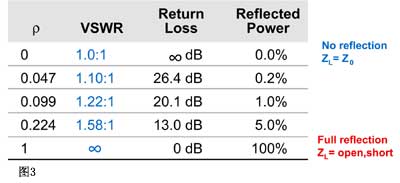

　　如果某個信號波從一種特征阻抗傳輸到另一種不同的特征阻抗，那么就會引起信號反射和反向傳輸。如果阻抗相同，就不會發生反射。當由于阻抗不連續而發生信號發射時，就會在傳輸線的兩個方向上出現信號波的傳輸。在這兩個波相位相同的點上，將出現最大的電壓幅值Vmax；在它們相位相差180度的點上，將出現Vmin。Vmax和Vmin的比值稱為電壓駐波比，即VSWR。VSWR是衡量某個連接器或某條線纜的阻抗是否接近50歐姆的一個指標。圖3給出了理想情況下全匹配（沒有反射）、理想開路（100%反射），以及極端情況下這三個值之間的關系。

　　Return Loss：回波損耗
　　Reflected Power：反射功率

　　熟悉掌握新型的連接器、線纜和元件

　　帶BNC連接器的電纜通常在500MHz以上就開始衰減。在射頻領域，電纜通常配備N型連接器和SMA連接器。N型連接器常用在測試儀器上，因為它們非常耐用，可以處理高功率，能夠很好地工作在高達18GHz的頻率下。SMA連接器比N型連接器小得多，比N連接器的功率更低，但是可以很好地用于18GHz以上的頻率下。

　　所有的射頻電纜都是同軸的。同軸射頻電纜可以是不可彎曲的（即剛性的）、可彎曲一定程度的（即半剛性的），或者可彎曲的。對于射頻而言，我們要比低頻情況下更小心地對待電纜。過分的彎曲電纜以及明顯的90度折彎都會損壞電纜，嚴重地降低傳輸性能。
