矢量網絡分析儀的應用

        摘要：本文通過幾個應用實例簡要敘述了矢量網絡分析儀37369C等系列儀器在系統及組件調試中所體現的某些特點。

引 言

在科研及生產中，高性能的矢量網絡分析儀是功能最強的網絡分析儀，它對于各種微波器件和組件的特性分析具有至關重要的作用。它具有頻域和時域兩類測試功能，可以很好地完成諸如濾波器、放大器、混頻器以及系統中有源和無源微波組合等的各種參數的調試、測試。安立公司提供的一體化37200/37300系列矢量網絡分析儀具有頻率范圍寬、動態范圍大、分辨率準確度高、快速實時、使用簡捷、靈活方便等特點，為工程師們提供了極大的幫助。下面我就37247A及37369C矢量網絡分析儀的部分應用作一粗淺的介紹。

兩路相位平衡調試

在某雷達產品的研制和系統的總調過程中，會對和差兩路相位的不平衡性提出要求，為了使和差兩路的相位滿足設計要求，除了在設計時要仔細考慮影響相位不平衡的諸多因素以及減少相位不平衡的方法，還要在今后的總調中加以調整修正，以適應整個系統的要求。根據總調現場的條件，我們需要有一個快捷有效、切實可行的測量手段。以前我們使用的是八十年代初的手動矢量網絡分析儀，精度較低，顯示不直觀，測量結果無法輸出。

為了確保測試的精度和有效性，和差兩路相位平衡的測試宜采用包括天線、饋線以及高頻接收機和差相加器（魔T）之前各微波器件在內的大系統統調測量，安立公司的37247A矢量網絡分析儀為這個調試提供了有力的測量手段。

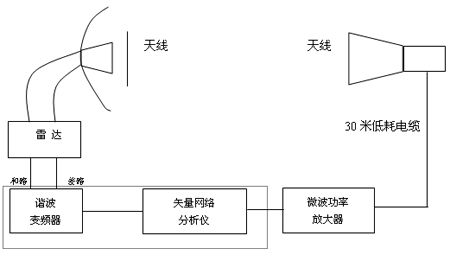

圖1 和差相位平衡測試框圖

圖1顯示了和差相位平衡的測試框圖。以任一路作為基準，利用37247A矢量網絡分析儀的校準（RESPONSE-THRU）或跡線存儲運算（DATA→MEM，DATA/MEM）功能，可以很直接地看到和差兩路的相位平衡情況，見下圖。

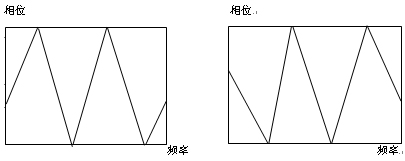

　　圖2 配平前的和差兩路相對相位

圖2顯示了和差兩路配平前的相對相位。從圖中可見，兩路的相位差未達到要求，需要調整。根據網絡分析儀測量出的相位差數，由公式Δl=ΔΦ/（2π/λg）計算出須增加的匹配長度Δl，墊接在電長度短的支路上，并通過網絡分析儀實時分析觀察，直至滿足技術要求為止，最終結果可通過繪圖儀或磁盤輸出。

另外，也可通過37247A網絡分析儀的內部電長度補償功能（配合適當的介電常數），自動計算出配平時須修正的長度，該長度顯示在分析儀的顯示屏上，方便快捷。
