四單元全向天線仿真為什么分叉

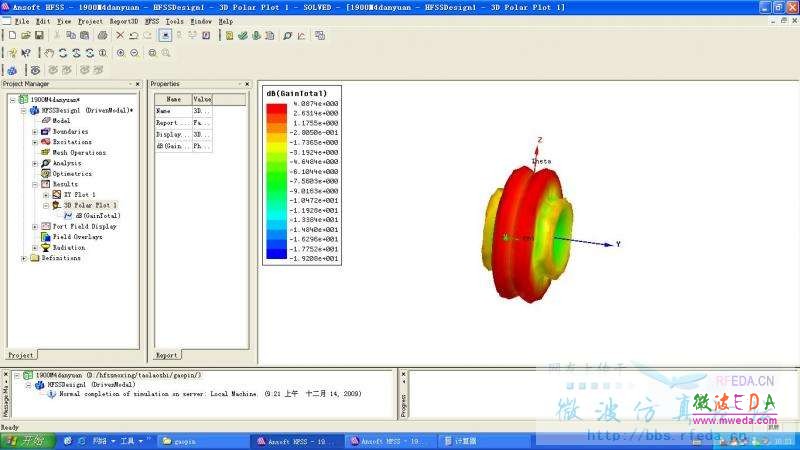

我仿真2單元，3單元都沒問題，同樣的間距，仿真4單元就出現圖形的分叉，導致增益不夠

請問各位高手，如何處理，謝謝


網友回復:

可能是單元間距太大

網友回復:

是1.7-2.5G的頻率段  我間距從80mm調整到130mm都是分叉
而且2單元，3單元都是用的105mm間距都沒這個問題！

網友回復:

看方向圖的樣子應該是線陣
是不是把真陣元相位設置錯了
看起來像是0 0 90 90

網友回復:

有可能你線陣放反了！或者距離太遠了~

網友回復:

感覺像是相位錯了，估計反了吧

網友回復:

可否問下這個是用的什么形式的天線單元？
是planar coco ？
