看圖求阻抗
最近在論壇里找到一片關于近場天線的文章，覺得不錯，和大家分享一下！但是其中有些不明白的地方，希望有知道的大蝦們給點提示。
如圖所示

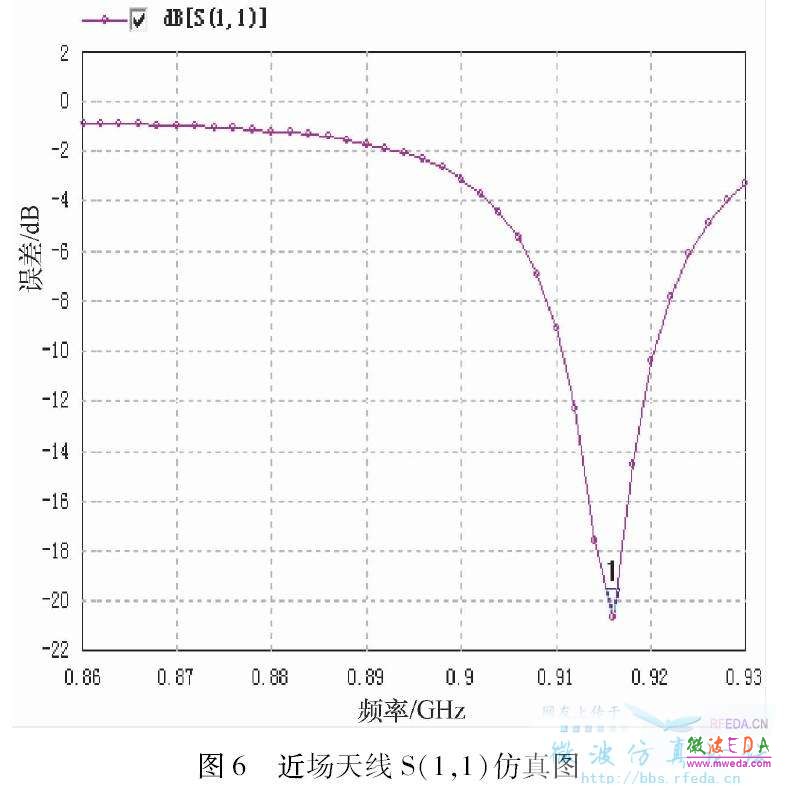

這是其S11圖

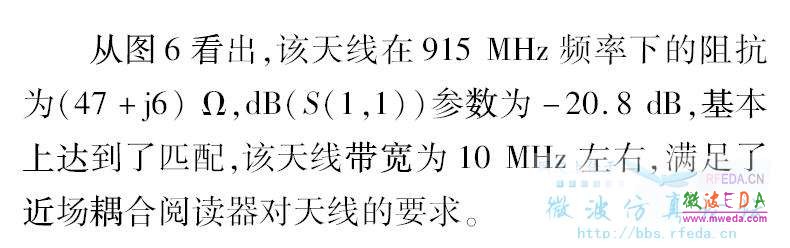

這段文字里有說從圖中可以看出其915M頻率下的阻抗為47+j6，各位知道是怎么來的么？
UHF頻段RFID閱讀器近場耦合天線設計與分析.pdf (1629 K) 下载次数:20 附件里是這篇論文！
網友回復:
s11既是反射系數，已知特性阻抗的話，根據反射系數表達式即可得出負載阻抗。
網友回復:
|S11| 得不出阻抗值,
只能知道阻抗值是在smith圖的那個圈上
網友回復:
應該無法得知阻抗的虛部的，因為缺少S參數的相位信息。論文中所采用的軟件是IE3D軟件仿真的，默認激勵端口為50歐姆。猜測作者應該是通過阻抗圖讀取阻抗參數的。
樓主有興趣的話可以根據其提供的有關參數，實際仿真來驗證下。這種小型天線很容易仿真的。
網友回復:
謝謝大家的關心，我還是有點不明白，比如通過S11 = 20Lg|r|,可得20Lg|r| = -20.8最后推出|r| = 0.0912,其阻抗Z = 47+j6，我們可以找到對應的歸一阻抗 Z(歸) = 0.94 +j0.12，然后可以在Smith圓圖上找到對應點的位置，最后將該點的位置對應到直角坐標系中，就可以求出反射系數的實部和虛部，但是Smith圓圖上面又沒有直角坐標系，我應該怎么對應過去呢？或者說有沒有什么加了直角坐標系的Smith圓圖？請大家賜教！
下面是一份高清版的SmIth圓圖，怎么放大也不失真。
ZY-smith圓圖（大清晰）.pdf (63 K) 下载次数:11
網友回復:
這個附件是導納圓圖
史密斯原圖沒有沒有直角坐標系的
史密斯原圖中以坐標右端點為切點的一簇圓為等電阻圓，水平線上方一條條弧線為等電感原圖，下方為等電容原圖
由S11是讀不出具體的阻抗的，只能反應出一個等反射系數的圓
