PIFA天線的方向圖如何調整成全向

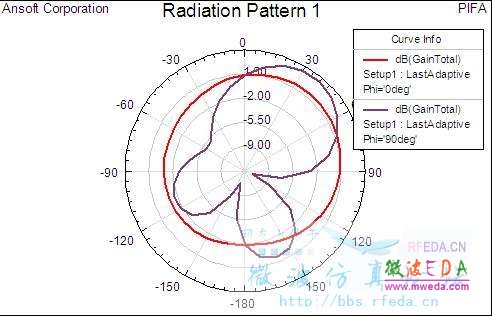

下圖是我仿的一個PIFA天線的方向圖
老師說方向圖不對，不是全向。。
那請問 方向圖怎么調呢？



這是平面的 方向圖



我的模型 PIFA3G.zip (13 K) 下载次数:22

網友回復:

PIFA本來就是全向的吧

網友回復:

先取個dB試一試
具體怎么調那要看天線的具體結構了，你放模型上來吧，總有PIFA熟悉的人會幫你看的。

網友回復:

是全向的，可是我導師說我的不是全向的，應該是圓的

網友回復:

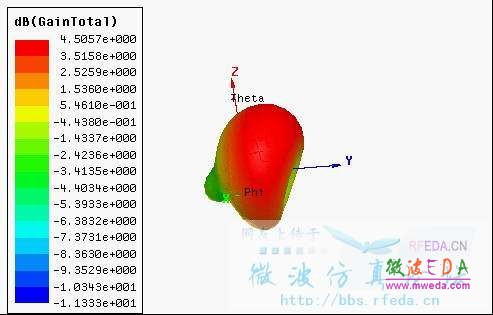

這是取dB的圖。。

網友回復:

有什么方法調方向圖嗎？

網友回復:

求助啊。。

網友回復:

LZ，你看這個帖子，應該能釋疑。
http://bbs.rfeda.cn/read.php？tid=60344

網友回復:

你的意思是PCB的長與寬影響了輻射方向圖？
那意思是不是不管我怎么改開槽、饋點位置、段路片位置都無法讓PIFA天線的方向圖變全向是不是。。？
我的諧振在1.95GHz上

網友回復:

你的1.95GHz屬于高頻，場型就是這樣了，很正常，PCB的長寬決定了你的高頻輻射場型不可能做成麥圈狀的全向。但如果你要做低頻段比如0.9GHz的，是可以做成全向的場型。

申明：網友回復良莠不齊，僅供參考。如需專業解答，請咨詢本站專家，或者學習本站天線設計視頻培訓課程。
