 首 頁 > 天線設計 > 天線設計問答 > 請問2.4G天線上的這個銅管有什么用

請問2.4G天線上的這個銅管有什么用

文章來源: 互聯網    錄入: mweda.com

描述:天線

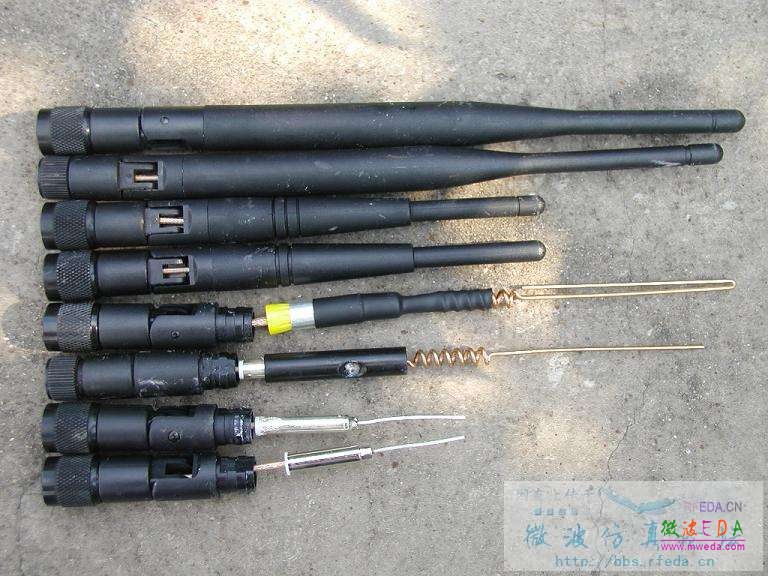

這個銅管學名叫什么？有沒有什么相關的資料，有什么用，請各位高人幫忙 。最下面的2個天線

描述:天線




網友回復:

1/4波長同軸扼流套，調整天線水平面方向圖傾角

網友回復:

看圖上的尺寸
不太像四分之一波長
2.4G的波長可是125mm啊
尺寸似乎不太對
樓主能否給出尺寸對比？

網友回復:

尺寸很對，就是1/4波長同軸扼流套，有一些全向天線會轉換成地、半波振子什么的，不過比較少見。

網友回復:

這是最普通的雙極子結構，銅管主要是起調節阻抗的作用，理論值是1/4波長，但實際較短些

網友回復:

謝謝各位回復，
這是最普通的雙極子結構，銅管主要是起調節阻抗的作用，理論值是1/4波長，但實際較短些
銅管長31mm，和銅管上面的天線長度相等。

網友回復:

我總感覺是展寬帶寬的  新手  不好意思

網友回復:

是一個巴倫！
起阻抗匹配，還有對方向圖也有一定的影響！

網友回復:

為什么要比四分之一波長短一些呢？

網友回復:

過來學習了~

申明：網友回復良莠不齊，僅供參考。如需專業解答，請咨詢本站專家，或者學習本站天線設計視頻培訓課程。
