仿真與測量增益 差距很大原因何在

文章來源: 互聯網    錄入: mweda.com

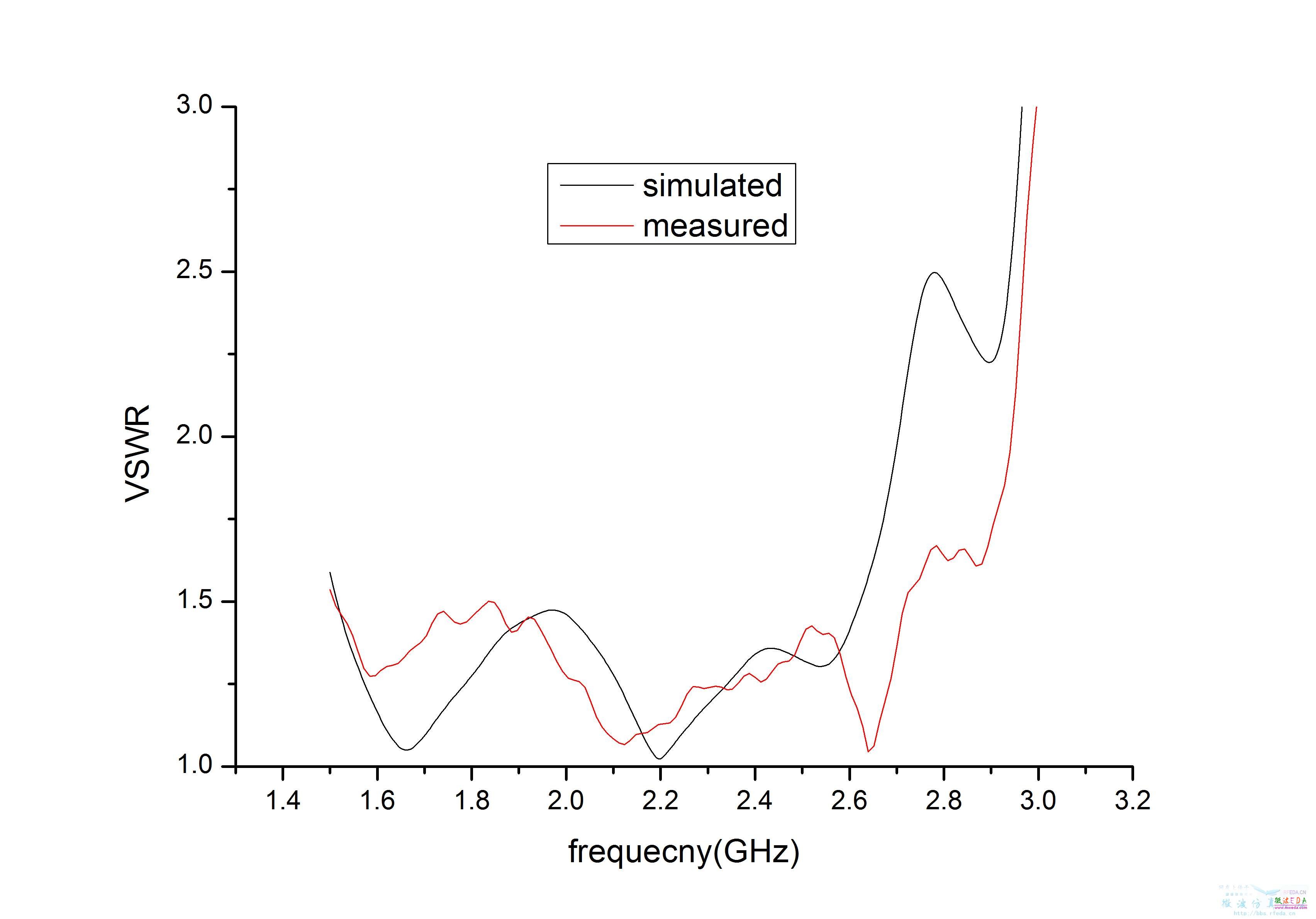

描述:vswr 仿真與測試結果

圖片:vswr 對比.jpg

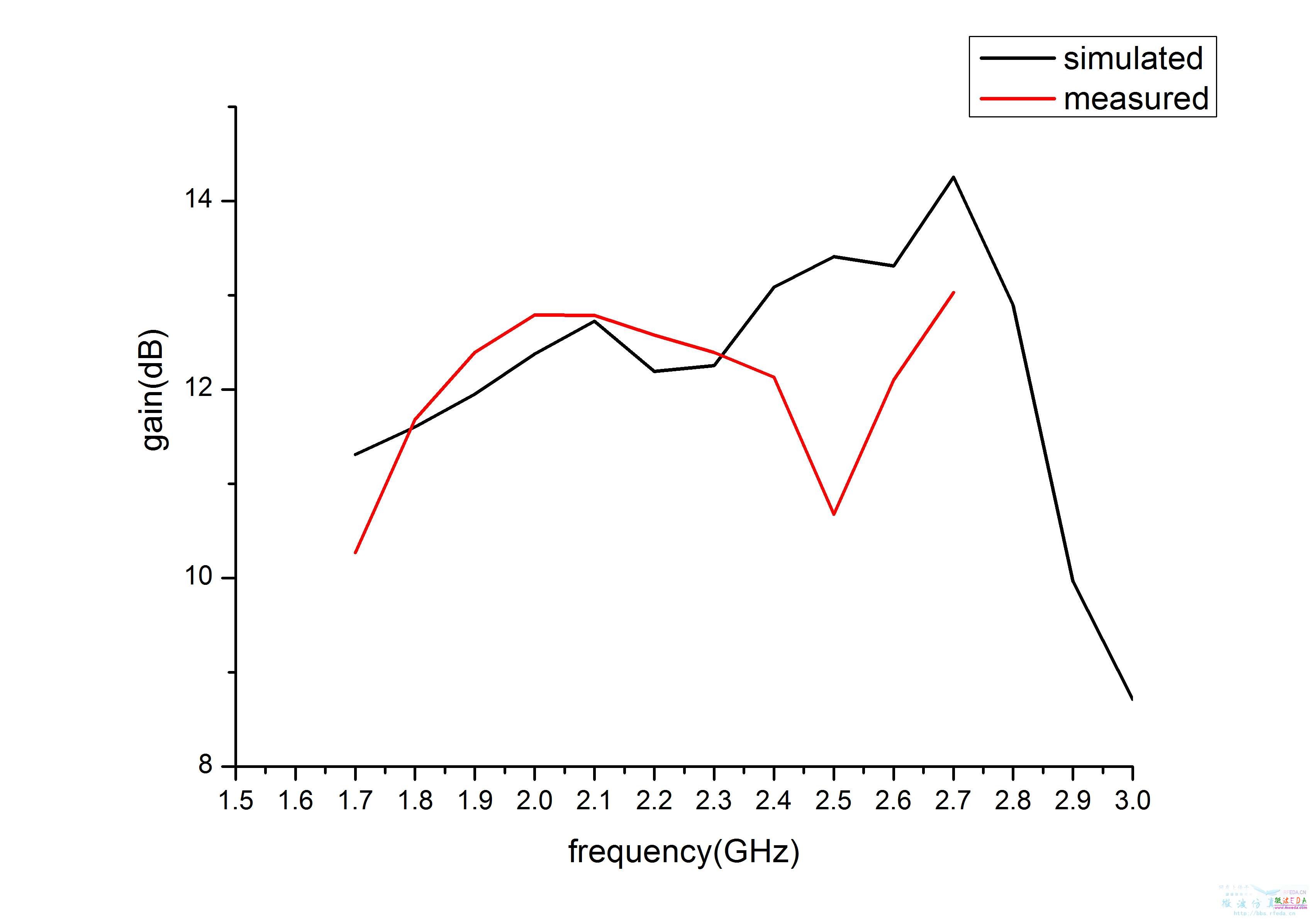

做了一個slot loop 天線,s11測試與仿真結果相近,但是增益結果相差很大。一般增益仿真測試的誤差出現原因有哪些啊?求大神幫忙,糾結了很久了 找不到產生差異的原因。

網友回復:

仿真和測試的是同樣的增益定義嗎?

網友回復:

2.6G過后駐波好很多,是不是這個頻率的板子損耗大了很多

網友回復:


用CST仿真的 查看的是realized gain  應該與測試差距不大。

網友回復:


我也在懷疑,SMA接頭有問題的可能性大不大?

網友回復:

最怕人說“與xxx差距不大”這種話了……。很多時候打開模型一看和對比參照物差得十萬八千里……

內容來自[短消息]

網友回復:


連接器你是打眼接的還是平接的,跟仿真模型連接形式一樣么?

SMA頭的話要影響也是對VSWR,增益一般不會有問題

網友回復:


我覺得這個你不用去糾結了,完全是個多變量的問題

1.板子厚度跟你要的不一樣
2.介電常數你不知道
3.損耗你不知道
4.做出來的那個板子在金屬邊緣的介質明顯要薄上0.3mm左右
5.Director是鋁做的,可能存在氧化,導電率也不夠,這一塊的金屬損耗也是個變量
6.測試線纜,雖然那個是SATIMO認證的。你的SMA頭沒問題,他的線纜也沒問題,問題出在你的SMA頭跟他的線纜連接的時候,這一塊是沒有校進去的,這一塊的損耗做不好的話在連接的時候,你的線損就多了1-5dB,根本沒法計量。

網友回復:


我覺得你只要比較加上director和不加的時候那個增益差值,與仿真的兩種增益差值是否一致,發paper就足夠了

網友回復:


那個模型和實物我看到過,加工誤差倒是蠻大,雖然測試暗室也比較先進,但確實出現了各種問題··
