有關VIvaldi天線的詢問

最近在做Vivaldi天線的仿真，對這塊兒不是太熟悉，有一些疑問，如下圖所示：

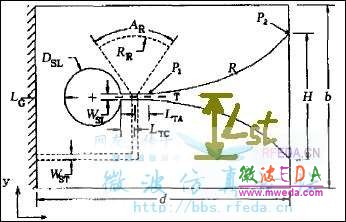

   圖1

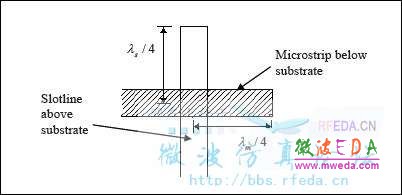

   圖2

如圖1所示，在我所讀文獻中基本上都標出了為帶線的寬度，而從不提其長度，圖中的紅色標出Lst，請問這是為什么，是四分之一中心工作頻率的波長嗎？

如圖2所示， 這是耦合饋電的示意圖，請問這里標出的四分之一波長和圖一中的Ltc和Lta有什么關系？


以上兩問題困惑我好幾天了，請明白人給解釋一下，謝謝~~~

網友回復:

Lst為什么要四分之一中心工作頻率的波長呢？又不是阻抗變換？它的寬度和平行的那段微帶線一樣嗎？要是一樣的話Lst的長度無所謂

網友回復:

第二張圖是槽線微帶轉換，lamida/4是為了最佳耦合。這種情況下。微帶虛擬短路，槽線虛擬開路

網友回復:

我想問下，這里的槽線的lamida/4和微帶的lamida/4設計，與圖1中哪些參數對應呢？我不太清楚這里設計出來對圖一中有什么參考？

網友回復:

槽線lamida/4 就是那個圓 微帶lamida/4是上邊那個輻射狀枝節

網友回復:

正解！正解！正解！正解！正解！

網友回復:

對于超寬帶天線，lamda到底是上邊頻還是下邊頻的波長？

網友回復:

1. 長度問題，理論上用的四分之一波長，但是他們一般都會掃參啊優化一下什么的，所以會導致長度并不是嚴格的理論值，而作者自己又說不清楚這里的原因，或者由于篇幅限制等，于是就沒給長度

2. 圖1中的LTA不知道是具體指的什么，LTC是指的一個間距，二者均與你說的波長無關
