問大家一下：關于吸頂天線的一個問題？（希望相告）

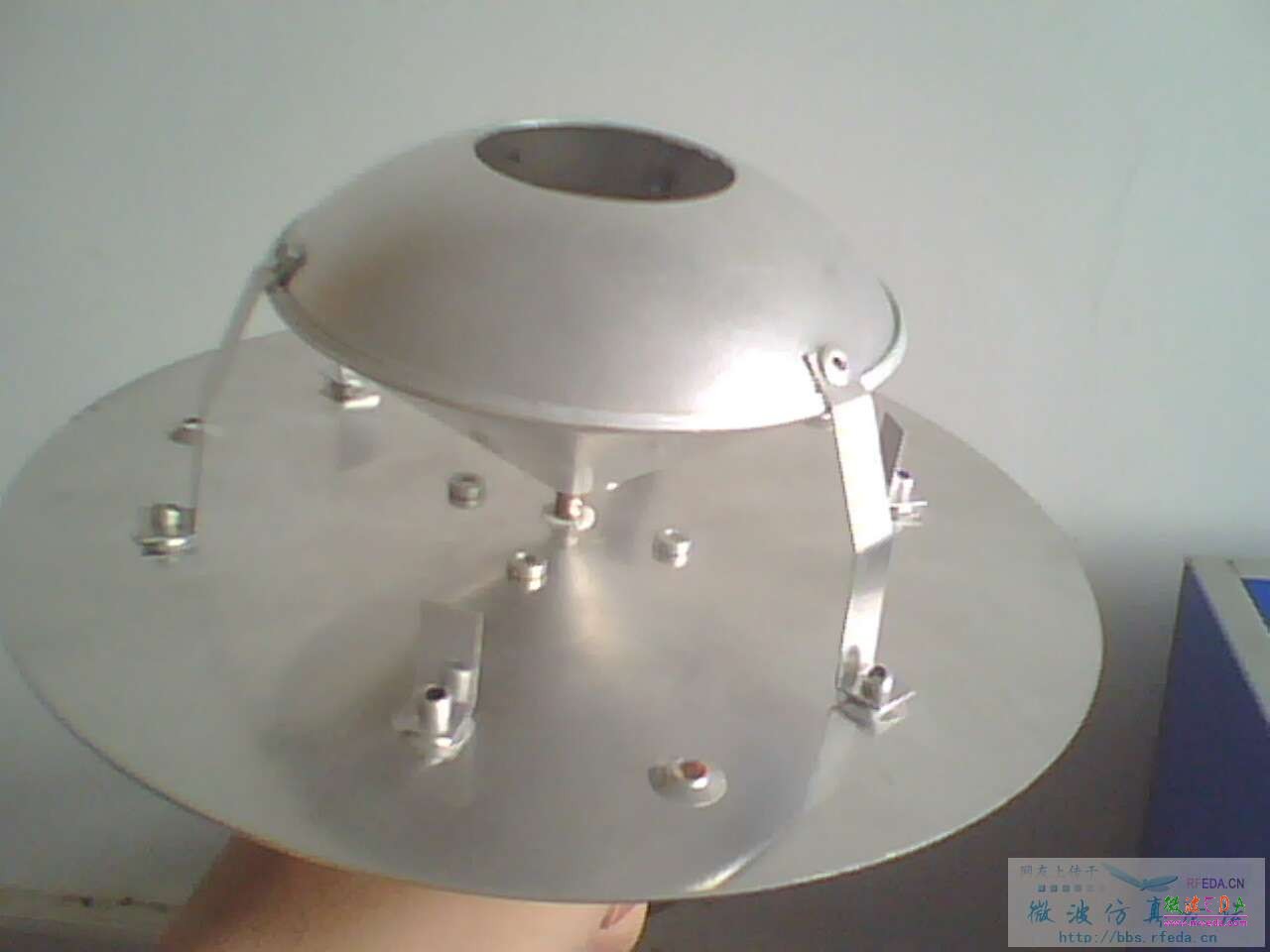

描述:吸頂天線實物圖


描述:吸頂天線實物圖



如題：想請教下高人，在這個吸頂天線實物圖中，那三個長的分別連接輻射體和地板的貼片起什么作用，另外，那三個比較短的貼片 在其中也起什么作用？在線等大家的回答，非常感謝。因為自己對天線所學不是很多，所以有很多不會的地方，還希望高手指點下，在此真誠謝過！

網友回復:

希望有了解的朋友不吝賜教，相互交流是提高自身能力的一種方法！

網友回復:

長的是短路吧，短的是我認為是調駐波用的。不知對不

網友回復:

長的也是調駐波的

網友回復:

嗯，長的是短路，可我不知道它所起的作用是什么？是增加帶寬還是提高方向圖的全向性。我看有的文獻說增加短路柱可以減小上面貼片的尺寸，可我發現這三長的短路片也沒有有效減小上面輻射體的半徑啊。好郁悶，自己好像不會分析這樣的天線……

網友回復:

我把長的短路貼片去掉，發現帶寬變窄了，可我把短的去掉的話，發現對帶寬沒什么影響，對方向圖也沒什么影響，所以我不知道他們起的是什么作用，望指點迷津，非常感謝。

網友回復:

樓主,那圖片的天線是什么頻段的呢？

網友回復:

這種結構做的好的話· 可以不用短的，個人感覺短的是壓駐波的，長的是短路腳····

我之前做過這種結構的，一致性很穩定，駐波<1.4

網友回復:

個人的理解是長的部分可以起到支撐作用，還有直流接地的作用。也是調試匹配的一個方法，短的部分也可以起到調匹配的作用，更多的感覺是調試方向圖，比如天線的不圓度等。

網友回復:

長的應該是支撐和接地，短的是調駐波的。應該和方向圖無關。

申明：網友回復良莠不齊，僅供參考。如需專業解答，請咨詢本站專家，或者學習本站天線設計視頻培訓課程。
