一個圓極化微帶天線



求助解惑：

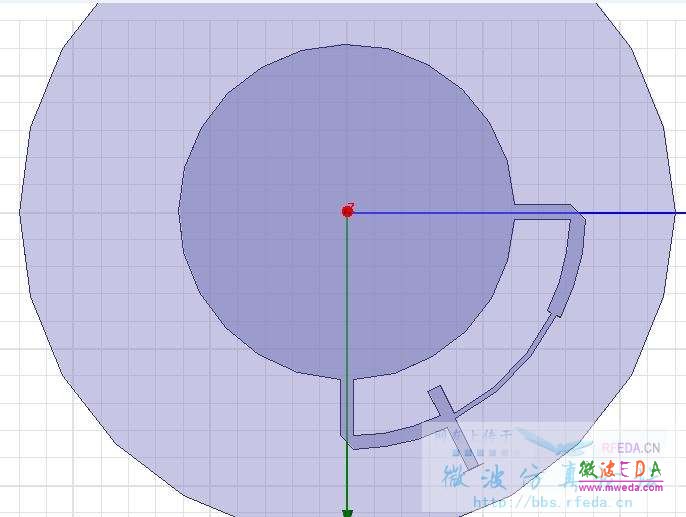

上面這個圖是我根據一個成熟的圓極化微帶天線產品建的模型，圖上僅是底層微帶線和貼片，有一個問題非常想不明白：微帶貼片兩端口饋電，應該是等幅度的對吧，為什么在饋入端兩條微帶線寬細不一樣？這樣不就會導致功率分配不等了嗎？求大神相助解惑，不勝感激！

網友回復:

那個成熟產品在哪找啊，有實物照片嗎？

網友回復:

匹配用的

網友回復:

同感，回去研究下，由模型嗎，上邊有幾個寄生貼片？

網友回復:


嗯，是有匹配作用，問題是怎么實現等功率分配的。指向圓心的那個小尾巴是并聯短枝節匹配的吧，老外很喜歡這么做的。。

網友回復:


模型還是自己建的，不是很準確。兩層結構，一個寄生貼片，下貼片直徑62mm，上貼片直徑84mm的

網友回復:

如果匹配用的 應該是L/4，L-介質波長，你可以驗證一下

網友回復:


1/4介質波長約28mm，那段細線大約35mm了

網友回復:






網友回復:

邊饋的阻抗很大的，經過那個寬的阻抗匹配段，把阻抗匹配到窄線的特性阻抗上，做成等幅的兩路
