使用hfss仿真同軸饋電的微帶縫隙天線遇到問題，求解答

本人是天線設計的新手，現在遇到了一些問題。知道此版討論熱烈且藏龍臥虎，希望在此提問得到各位的指點。

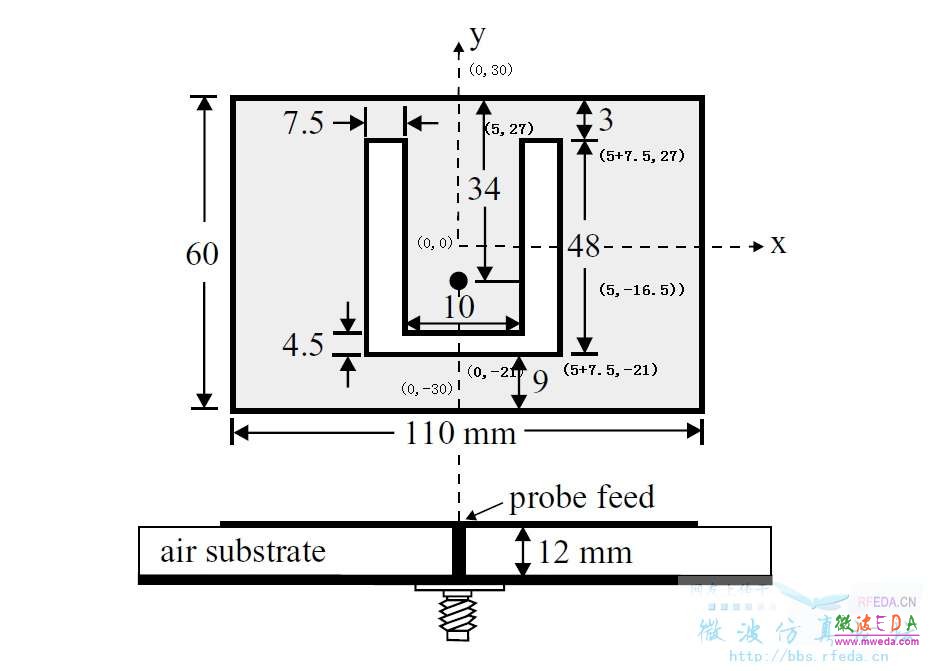

所仿真模型：微帶天線，同軸饋電，選自《Compact and Broadband Microstrip Antennas》，Kin_Lu Wong，p237



仿真所用方法：1.模式驅動，集總端口；2.終端驅動，波端口
HFSS13
所遇問題：1.在使用兩種驅動的情況下仿真結果不同，且與書本上的結論差別較大

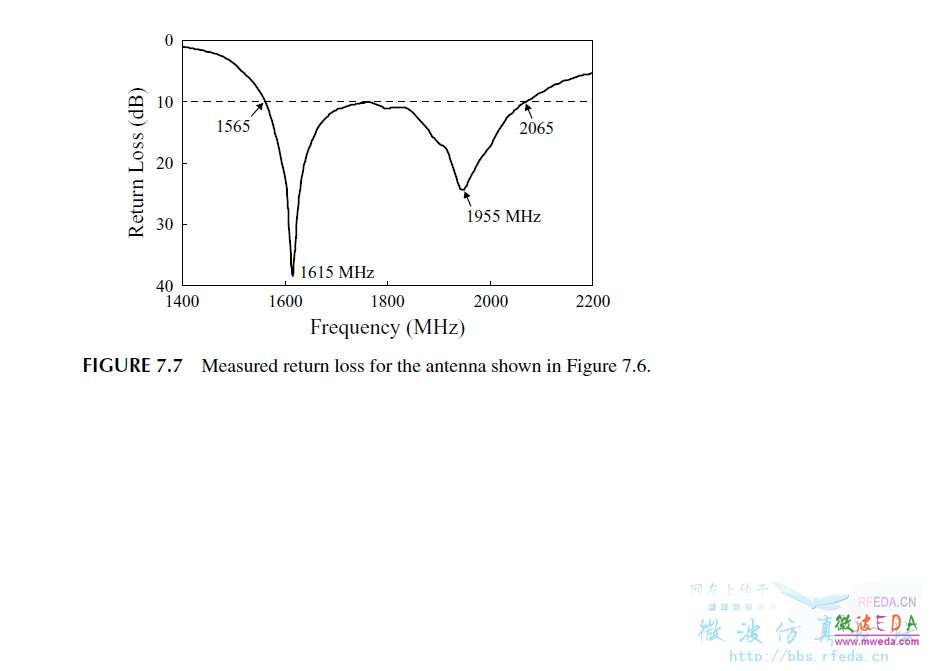

書本結論：

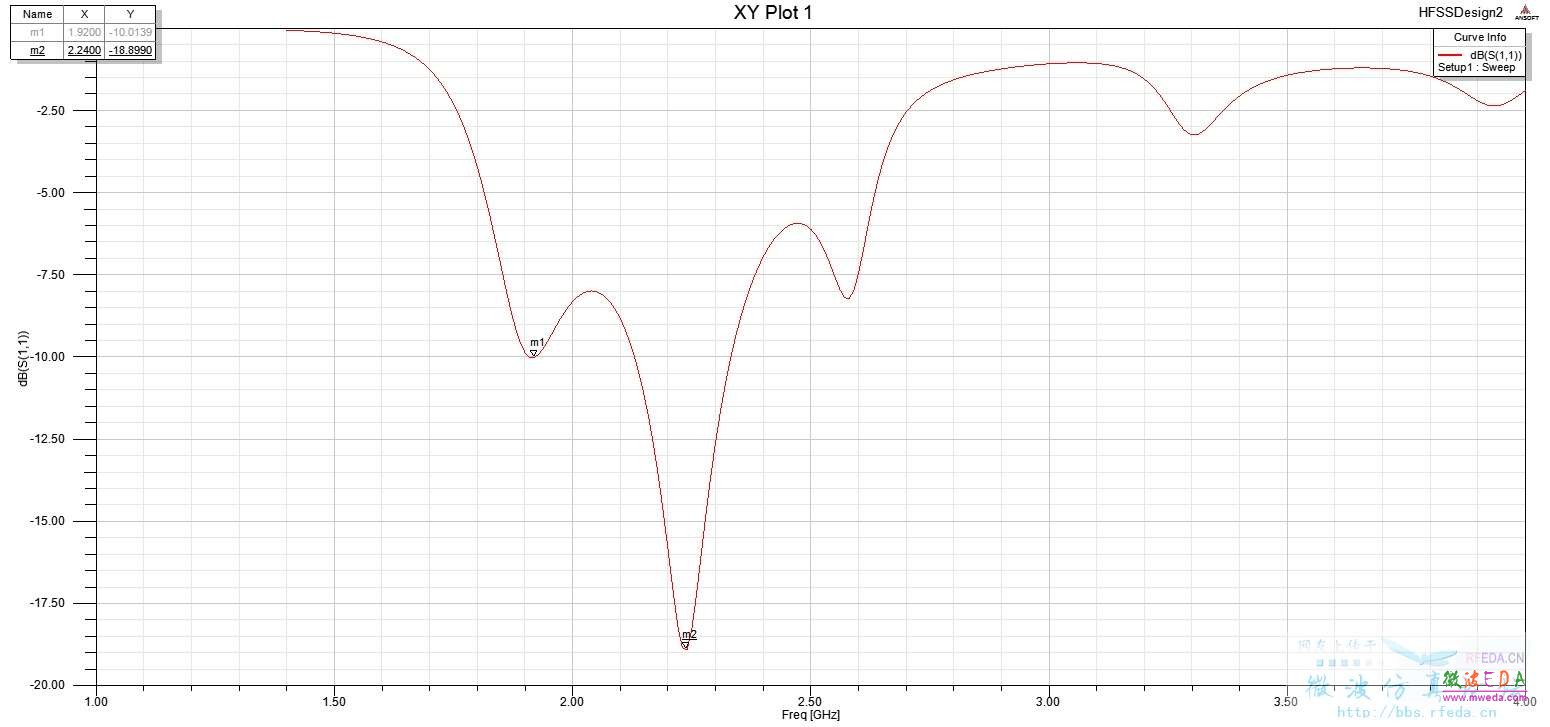

模式驅動仿真結果：

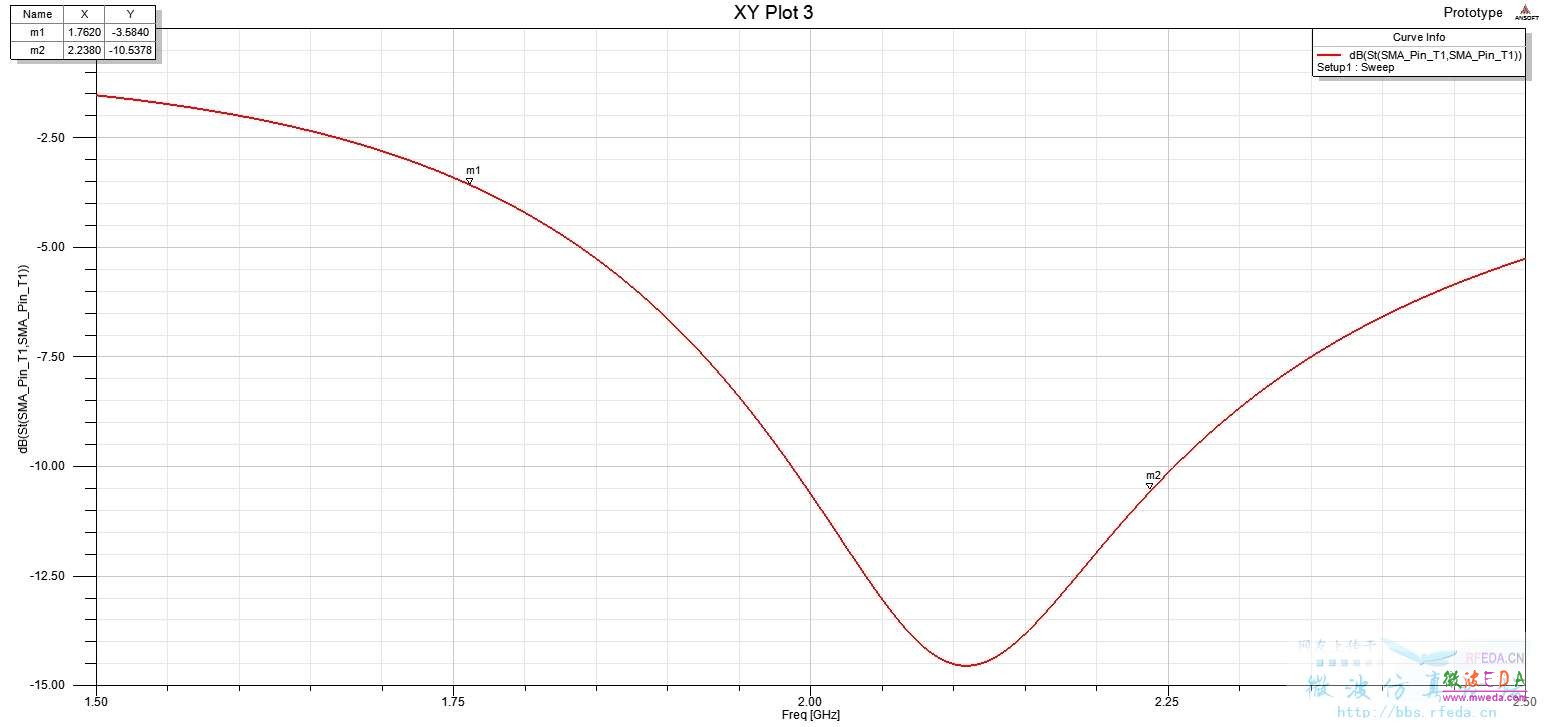

終端驅動仿真結果：



我發現兩幅圖在2.2GHz附近都有一個諧振點，但是很奇怪的是前者還有一個低頻的諧振點，而后者終端驅動卻沒有，不知道為什么
2. 我發現在其他尺寸都不變的情況下，地的尺寸的變化對S11的影響很明顯。在論及貼片天線的文章中，基本上沒有人談及地的尺寸，那么一般的情況地設置為多大，或者為貼片尺寸的多少倍？

寫的比較長，謝謝大家了！~


網友回復:

希望大牛不要嫌題目簡單，如果有什么想法或者經驗都請告知小弟。
也希望此貼可以成為大家討論微帶天線的一個場所

網友回復:

所用的終端驅動的方法，來自hfss fullbook V12
所用的模式驅動的方法，來自hfss應用詳解

網友回復:

所畫模型有問題：（1）微帶天線的地板一般比輻射貼片大半個或者一個波長），地板越大，改變地板對S11的影響越小，而樓主所畫天線地板與輻射貼片一樣大，屬嚴重錯誤。（2）畫同軸進行激勵的模型，激勵方式才正確，但一般探針尺寸與同軸內導體尺寸一樣粗細。

網友回復:


前輩您好！我想問一下，“畫同軸進行激勵的模型，激勵方式才正確”這句話是什么意思？謝謝斑竹

網友回復:

還有沒有朋友愿意說說？

申明：網友回復良莠不齊，僅供參考。如需專業解答，請咨詢本站專家，或者學習本站天線設計視頻培訓課程。
